Противогололёдные реагенты и соль на наружной плитке: зимний уход

Кратко. Для зимней эксплуатации отдельно проверяют морозостойкость плитки и совместимость всей облицовки с выбранным противогололёдным средством. Низкое водопоглощение и GA/UA не гарантируют стойкость к любым реагентам. Уборку снега, дозировку средства и последующую очистку выбирают по условиям объекта и инструкциям продуктов.

Что происходит с наружной плиткой зимой

На наружной облицовке зимой одновременно действуют два независимых по физике механизма разрушения. Первый - обычное морозное расширение: вода в открытых порах материала замерзает, увеличивается в объёме примерно на 9 % и давит на стенки пор изнутри (подробный механизм - в статье про морозостойкость плитки). Второй, менее очевидный, - кристаллизационное давление солей: раствор противогололёдного реагента проникает в пористый материал, а при испарении воды или при новом замерзании соль кристаллизуется и создаёт в порах давление, сопоставимое по разрушительной силе со льдом. Эта пара объясняет главный факт темы: сама плитка почти всегда переживает зиму, а швы и кромки - нет.

Два механизма разрушения: лёд и кристаллизация соли

Механика морозного разрушения не специфична для реагентов: вода в открытых порах бисквита (итал. biscotto, англ. biscuit - основа керамической плитки без глазури) или цементного камня замерзает, объём льда больше объёма воды, и при многократном повторении цикла микротрещины накапливаются - это подробно разобрано в статье про морозостойкость плитки.

Соль добавляет самостоятельный второй механизм и одновременно усиливает первый. Раствор хлорида замерзает при более низкой температуре, чем чистая вода: концентрированный раствор поваренной соли не замерзает вплоть до минус 21 °C (эвтектическая точка). Поэтому за одну морозную ночь пропитанный реагентом участок проходит несколько циклов подтаивания и повторного замерзания, тогда как обычная вода в тот же период просто замёрзла бы один раз. Реагент не столько защищает материал от мороза, сколько увеличивает число циклов, которые материал успевает пережить за сезон.

Отдельно от этого работает кристаллизационное давление: когда раствор соли высыхает или охлаждается, соль выпадает из раствора в виде кристаллов прямо в порах материала. Растущий кристалл создаёт в замкнутой поре давление, сопоставимое с давлением расширяющегося льда, - и, в отличие от льда, процесс не требует отрицательной температуры: кристаллизация идёт и при высыхании раствора на плюсовой температуре. Шов, который поливали реагентом всю зиму, а затем просушили весной, может раскрошиться уже после схода снега - без единого дополнительного цикла замерзания.

Плотная спечённая керамика почти не пускает воду и соль внутрь себя, а пористый цементный камень затирки и клея - пускает и то, и другое, поэтому два механизма бьют по разным материалам облицовки с разной силой.

Почему сама плитка обычно не страдает

Керамогранит группы BIa по ГОСТ 13996-2019 / ISO 13006 имеет водопоглощение не более 0,5 % - открытых пор в нём почти нет, и ни воде, ни солевому раствору некуда проникать вглубь материала. То же верно для клинкера подгруппы AIa; у подгруппы AIb водопоглощение выше - от 0,5 до 3 %: он получен экструзией из тугоплавких глин и обожжён при высокой температуре до спекания, что даёт такое же низкое водопоглощение (подробнее - в статье про клинкерную плитку).

Морозостойкость проверяют по применимому методу: ISO 10545-12:1995 предусматривает минимум 100 циклов с регистрацией водопоглощения и повреждений. Российскую процедуру задаёт ГОСТ 27180-2019, требования к изделию — ГОСТ 13996-2019. Подтверждённая морозостойкость не равна стойкости к любому противогололёдному средству: химическую совместимость проверяют отдельно.

У пористой настенной плитки группы BIII (водопоглощение более 10 %) морозостойкость вообще не нормируется: группа заведомо не предназначена для наружной эксплуатации и для контакта с водой на морозе, поэтому требование к ней не предъявляют.

Практический вывод: группа BIa или AIa/AIb сама по себе не подтверждает стойкость к реагенту. Проверяют назначение конкретной плитки и совместимость средства со швами, клеевой системой и металлическими деталями. Повреждение может затронуть любой из этих элементов; заранее назначать единственное слабое звено нельзя.

Что страдает на самом деле: шов, клей, кромки, ступени

Контраст пористости - ключ к теме. У керамогранита BIa водопоглощение не более 0,5 %, а у обычной цементной затирки и цементного клея пористость на порядки выше: это капиллярно-пористый материал, рассчитанный на то, чтобы впитывать воду при затворении и потом медленно её отдавать. Именно этот материал становится резервуаром и для талой воды, и для раствора реагента, а значит - и площадкой для обоих механизмов разрушения сразу.

Затирочный шов страдает быстрее всего: он тоньше плитки, работает на границе с атмосферой и первым принимает на себя и воду, и соль. Многолетний цикл насыщения-высыхания-кристаллизации разрыхляет цементный камень, шов темнеет и крошится. Разница между цементной (CG) и реактивной, обычно эпоксидной (RG) затиркой здесь принципиальна: реактивная затирка практически не впитывает воду и не создаёт условий ни для замерзания, ни для кристаллизации соли внутри себя - выбор между ними разобран в сравнении эпоксидной и цементной затирки, а классы и индексы - в статье про классификацию затирок.

Клеевой слой страдает медленнее, потому что закрыт плиткой и швом, но в узлах примыкания, у краёв облицовки и там, где шов уже разрушен, реагент добирается и до него.

Кромки плитки - самое механически слабое место геометрии изделия, и именно у кромки пористый шов ближе всего к бисквиту: если кристаллизационное давление в шве у самого края достаточно велико, оно способно отколоть край плитки, даже если сама плитка морозостойка.

Ступени страдают сильнее ровных участков по двум причинам сразу: горизонтальная проступь дольше держит воду и реагент, чем вертикальная поверхность, а кромка проступи и так самая нагруженная зона по механике - на неё давят шагом, скребком и лопатой.

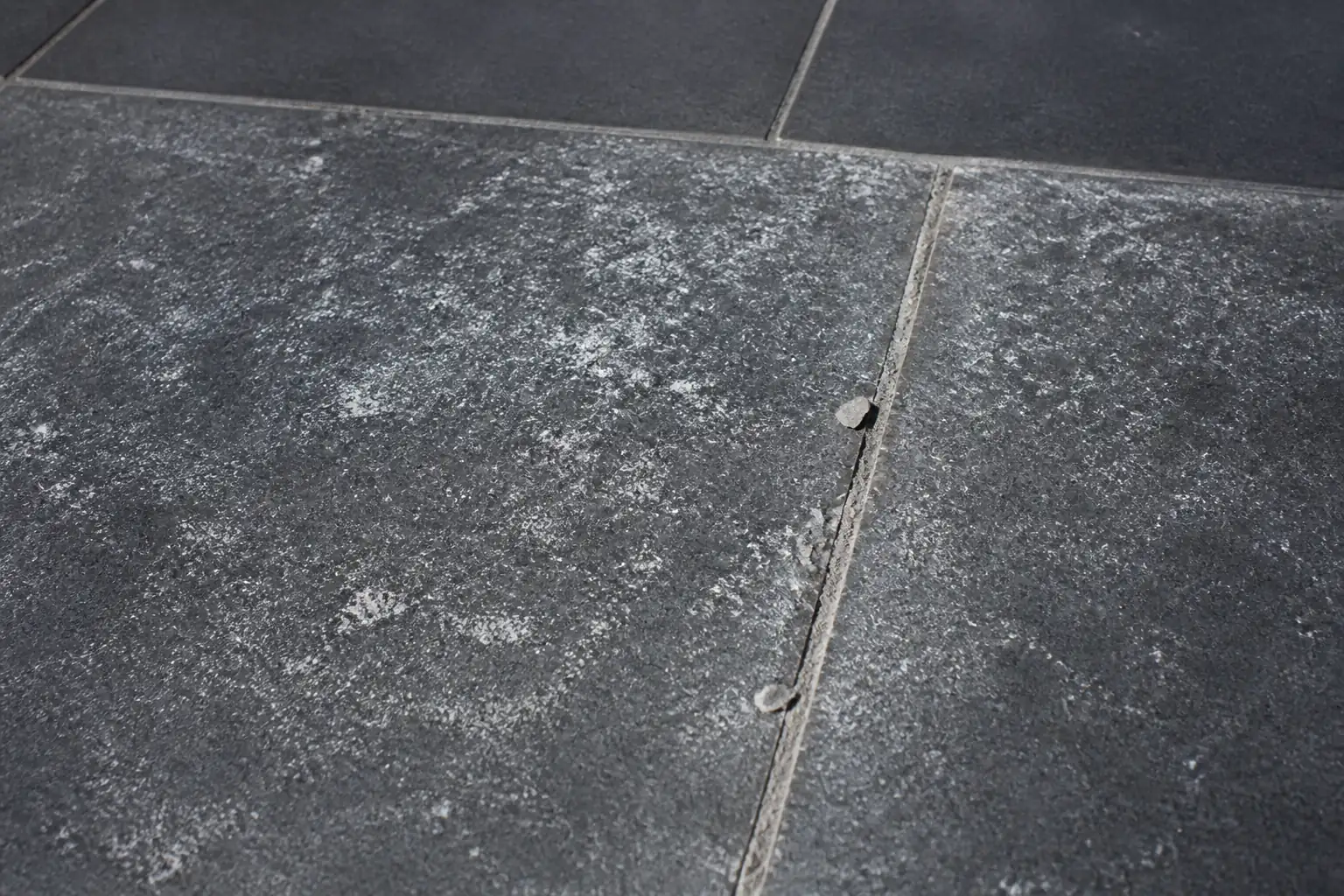

На тёмной уличной плитке лежит тонкий прерывистый солевой налёт, у просевшего шва видны несколько мелких сколов, а верхний защищённый участок остаётся чистым

Реагенты по химии: что выбрать и чего избегать

Все противогололёдные материалы делятся на три группы по типу действия: химические (реагенты, растворяющие лёд), фрикционные (материалы, которые лёд не растапливают, а создают шероховатость) и комбинированные - смесь тех и других. Такую классификацию для дорог и тротуаров задаёт ГОСТ 33387-2015 «Дороги автомобильные общего пользования. Противогололедные материалы. Технические требования»: он также требует, чтобы такие материалы относились к 3 или 4 классу опасности по ГОСТ 12.1.007 (умеренно- или малоопасные вещества). Стандарт написан для дорог общего пользования, а не для облицовки, но задаёт общий словарь и логику деления, которой стоит придерживаться и для придомовой территории.

Ниже - шесть групп, которые встречаются в частном и коммунальном применении; полные данные - в таблице, рабочие температуры даны как практический ориентир физической химии растворов, а не цифра из конкретного пункта стандарта.

Хлориды натрия, кальция и магния (NaCl, CaCl₂, MgCl₂) - основная и самая дешёвая группа. Все три агрессивны к металлу: хлорид-ион ускоряет коррозию арматуры и крепежа, поэтому металлические элементы примыкания страдают в первую очередь. На цементный камень шва действуют сразу двумя механизмами - кристаллизационным давлением и учащёнными циклами подтаивания. Различаются рабочей температурой и деталями: CaCl₂ греет поверхность при растворении (реакция экзотермическая) и гигроскопичен, оставляет скользкую плёнку; MgCl₂ действует на шов и металл немного мягче CaCl₂. Совместимость конкретной смеси с облицовкой проверяют отдельно; плотность керамики не заменяет этих данных.

Формиаты и ацетаты (формиат калия, ацетат кальция-магния) - бесхлоридная группа для сценариев, где коррозия металла критична: к стали заметно менее агрессивны, чем хлориды, но стоят ощутимо дороже. На цементный камень при этом всё равно давят тем же кристаллизационным механизмом - это соль, и её кристаллизация в порах не зависит от того, есть в молекуле хлор.

Карбамид (мочевина) - используется реже, работает при небольшом морозе, к металлу не агрессивен. Содержит азот, поэтому при систематическом попадании в грунт вокруг облицовки способен провоцировать рост водорослей и мха на пористых поверхностях в тени.

Фрикционные материалы (песок, гранитная крошка) не тают лёд и не запускают ни один из химических механизмов разрушения - они работают чисто механически; подробнее о риске для глазури - в отдельном разделе ниже.

Реагент	Рабочая температура (ориентир)	Действие на цементный шов	Действие на керамику	Комментарий
Хлорид натрия (NaCl)	от -15 до -18 °C	агрессивен: хлорид-ион + кристаллизационное давление	проверяют для конкретного средства и покрытия	самый дешёвый и распространённый
Хлорид кальция (CaCl₂)	от -25 до -30 °C	агрессивен, как любой хлорид	проверяют для конкретного средства и покрытия	экзотермичен, гигроскопичен, скользкая плёнка
Хлорид магния (MgCl₂)	от -15 до -20 °C	агрессивен, как любой хлорид	проверяют для конкретного средства и покрытия	мягче CaCl₂ по совокупному эффекту, но тоже хлорид
Формиаты и ацетаты	от -25 до -30 °C	кристаллизационное давление есть, хлорид-иона нет	проверяют для конкретного средства и покрытия	заметно менее агрессивны к металлу, дороже хлоридов
Карбамид (мочевина)	от -5 до -10 °C	кристаллизационное давление слабее из-за меньшей дозы	проверяют для конкретного средства и покрытия	не агрессивен к металлу, азот в грунт вокруг
Песок, гранитная крошка	лёд не тает, работает при любой температуре	химически безопасен	абразивное истирание глазури при накоплении	требует уборки после использования

Источник классификации по типу действия — ГОСТ 33387-2015. Приведённые температуры не заменяют рабочий диапазон и дозировку конкретного продукта. ISO 10545-13 не подтверждает совместимость плитки со всеми перечисленными реагентами.

Химстойкость плитки к солям: что говорит ISO 10545-13

Код ISO 10545-13 характеризует воздействие заданных испытательных растворов. GA/UA относятся к предусмотренной категории бытовой химии и добавок бассейна; это не испытание всех хлоридных, формиатных или смешанных противогололёдных средств. Химическую совместимость конкретного реагента с плиткой, затиркой, герметиками и металлом проверяют отдельно. Морозостойкость и химическая стойкость — разные характеристики (расшифровка кодов).

При выборе реагента учитывают его полный состав, рабочую концентрацию, дозировку и условия применения. Из GA/UA нельзя вывести стойкость ко всем солевым смесям или отсутствие повреждений после замораживания. Нужны разрешения изготовителей покрытия и реагента для конкретной облицовочной системы.

ISO 10545-13 не испытывает шов и клеевой слой и не заменяет оценку воздействия конкретного противогололёдного продукта на плитку. Для всей конструкции проверяют совместимость, дозировку и последующую очистку, а не делают вывод о неуязвимости лицевой поверхности.

Фрикционные материалы и абразив: песок и крошка

Песок и гранитная крошка, которыми посыпают наледь для сцепления, химически безопасны и для плитки, и для шва: они не растворяются, не создают кристаллизационного давления и не взаимодействуют с цементным камнем. Их эффект механический и накапливается медленно: острые грани минеральных частиц под ногами и под колёсами тележек работают абразивом по глазури, постепенно матируя и царапая поверхность в зоне прохода. Насколько заметно это истирание, зависит от класса износостойкости глазури PEI - расшифровка классов и то, какой уровень нужен для интенсивного наружного прохода, разобраны в статье про классификацию PEI.

Практический вывод здесь не про выбор реагента, а про уборку: фрикционную подсыпку убирают с поверхности сразу после того, как она отработала, а не оставляют до весны. Чем дольше абразив лежит и перемещается ногами, тем больше суммарный износ глазури.

Тот же принцип работает и превентивно, ещё до того, как абразив попадёт на облицовку: грязезащитные коврики или решётки у входа задерживают основную часть песка и мелкого гравия на подошвах, не пуская их дальше на плитку. Рекомендация укладывать такие коврики на входах в здания закреплена в справочном приложении А (п. А.6) ГОСТ 13996-2019 - это не обязательное требование, а справочная рекомендация по эксплуатации, но она совпадает с инженерным здравым смыслом: дешевле остановить абразив у двери, чем потом полировать вытертую дорожку на полу.

Механическая уборка снега: чем убирать, чтобы не повредить плитку

Механическая уборка снега и льда - самая безопасная для облицовки альтернатива реагенту, но и у неё есть свой источник повреждений: инструмент.

Пластиковая лопата против металлической. Пластиковый или полимерный лист скребёт снег, не задевая поверхность плитки твёрдой кромкой. Металлическая лопата или совок с острым краем при контакте с плиткой на скорости может оставить сколы на кромках и на выступающих гранях рельефной поверхности.

Скребок на ступенях - отдельная зона риска. На ступенях лёд часто счищают именно у края проступи, потому что там он держится дольше всего, - а край проступи и так самое механически нагруженное место геометрии ступени. Работать скребком нужно плашмя, не подковыривая лёд под углом у самой кромки плитки.

Лёд, вмёрзший в поверхность, лучше не отбивать, а растопить. Попытка сколоть уже примёрзший к плитке лёд ударным способом - топориком, ломиком, острым краем лопаты - один из самых частых бытовых источников сколов на наружной облицовке. Ремонт такого скола эпоксидным или полиэфирным составом разобран в статье про ремонт сколов, но правильнее не доводить дело до ремонта: дать льду подтаять реагентом или теплом, а затем убрать его механически, пока он ещё не намертво сросся с поверхностью.

Высолы как последствие зимней химии

Через один-два сезона активного применения реагентов на плитке с проницаемым швом нередко появляется белый налёт - это высолы: растворимые соли, которые вода выносит из шва, клея и основания на поверхность при испарении. Зимняя химия здесь не единственная причина - высолы дают и обычная влага стяжки, и капиллярный подсос из грунта, - но регулярный полив реагентом добавляет в конструкцию дополнительный запас растворимых солей и делает налёт более частым гостем. Механизм появления, разница между свежим и карбонизированным налётом и порядок удаления подробно разобраны в статье про высолы; здесь важно не путать источники: если налёт появляется именно зимой и весной, а не круглый год, вероятная причина - противогололёдная химия, а не протечка.

Практическое различие между двумя источниками важно потому, что от него зависит, что вообще делать. Налёт от строительной влаги уходит сам за первый-второй сезон по мере высыхания конструкции, и бороться с ним нужно терпением. Налёт, который приносит реагент, будет возвращаться каждую зиму, пока в конструкцию продолжают попадать соли, - и лечится он не отмывкой поверхности, а закрытием пути: восстановлением целостности шва, отводом воды с покрытия и сменой типа реагента.

Отдельно стоит предупредить о самом частом способе «решить» проблему - кислотной отмывке. Кислотные составы действительно снимают карбонатный налёт, но одновременно вымывают цементное вяжущее из шва, делая его более проницаемым, - то есть увеличивают ровно ту пористость, через которую соли и выходят наружу. На следующий сезон налёт возвращается быстрее и обильнее прежнего. Кислотную химию к наружной облицовке применяют осознанно, точечно и с обязательным предварительным смачиванием шва водой, а не как рядовую уборку.

Противоскольжение зимой: наледь сводит класс R к нулю

Противоскольжение оценивают для ходовых поверхностей, включая площадки, проступи и наклонные пандусы. Для обычных вертикальных стен этот критерий не применяют — методы и классы.

R-класс получают на наклонной платформе в стандартной обуви с маслом, а не на чистой сухой плитке, воде или льду. Поэтому он не подтверждает безопасность обледеневшей площадки. Когда подошва опирается на ледяную корку, свойства исходной плитки не заменяют предотвращения и удаления наледи.

Зимой нужны своевременное удаление снега, исправный водоотвод и совместимые противогололёдные меры. Обработка самой плитки не гарантирует сцепление через слой льда; её результат проверяют в предназначенном для неё режиме — противоскользящая обработка. Решение входной зоны рассматривают отдельно — крыльцо.

Частые ошибки

Миф: «плитку можно обрабатывать реагентом сразу после укладки». На самом деле: цементный клей и затирка набирают нормативную прочность за 28 суток при 20 °C, и в холодный период процесс идёт медленнее и хуже контролируется. Реагент на свежем, не набравшем прочность шве повышает риск разрушения уже в первую зиму - сроки набора прочности разобраны в статье про сроки после укладки.
Миф: «если шов треснул или где-то не заполнен - ничего страшного, реагент туда не попадёт». На самом деле: трещина или незаполненный участок шва - это прямой путь для раствора реагента к клеевому слою и к кромке плитки в обход целого шва: именно в таких местах кристаллизационное давление проявляется быстрее всего.
Миф: «белый налёт после зимы нужно сразу же смывать кислотой». На самом деле: сначала стоит понять природу налёта. Свежие высолы смываются просто водой, кислотный очиститель нужен только карбонизированному, уже нерастворимому налёту - и он агрессивен к цементному шву не меньше, чем сам реагент. Порядок действий - в статье про высолы.
Миф: «раз керамогранит морозостойкий, он защищён от реагентов вообще». На самом деле: морозостойкость по ISO 10545-12:1995 подтверждает только устойчивость к замерзающей воде в порах самой плитки. От кристаллизационного давления соли в шве, от коррозии металлических элементов и от абразива фрикционной подсыпки этот показатель не защищает - это разные механизмы, действующие на разные материалы облицовки.

Связанные термины

Морозостойкость - способность противостоять повреждениям при замораживании и оттаивании; подтверждается испытанием конкретного изделия. ISO 10545-12 предусматривает минимум 100 циклов и регистрацию результатов.
Кристаллизационное давление - механическое давление, которое растущий кристалл соли создаёт внутри замкнутой поры материала при высыхании или охлаждении раствора. По разрушительной силе сопоставимо с расширением замерзающей воды, но не требует отрицательной температуры: кристаллизация идёт и на плюсовой температуре по мере испарения раствора.
Противогололёдные реагенты - химические вещества, снижающие температуру замерзания воды и растворяющие лёд и наледь на покрытиях. По ГОСТ 33387-2015 делятся на химические, фрикционные и комбинированные материалы; на облицовке основная опасность реагентов - не для самой плитки, а для пористого цементного шва и клеевого слоя.
Хлориды - соли соляной кислоты (натрия, кальция, магния) - самая распространённая и самая дешёвая группа противогололёдных реагентов. Хлорид-ион ускоряет коррозию металлических элементов примыкания и арматуры, а сама соль создаёт в порах цементного камня кристаллизационное давление независимо от температуры воздуха.
Высолы - белый налёт растворимых солей, которые вода выносит из шва, клея и основания на поверхность облицовки при испарении. Регулярная обработка наружной плитки реагентом добавляет в конструкцию дополнительный запас солей и делает появление высолов более частым - см. отдельную статью про высолы и порядок их удаления.

FAQ

Портит ли соль керамогранит на улице?

Саму плотную плитку группы BIa (водопоглощение не более 0,5 %) - как правило, нет: соли почти некуда проникать, а по ISO 10545-13 такая керамика устойчива к бытовым солевым растворам. Страдают цементная затирка, клеевой слой и кромки - именно там реагент создаёт кристаллизационное давление и ускоряет коррозию металлических элементов рядом.

Какой реагент безопаснее для плитки: соль или хлористый кальций?

Сравнивают конкретные продукты, их состав, разрешённую дозировку и совместимость с плиткой, швами и металлом. Из одной принадлежности к хлоридам нельзя вывести одинаковое воздействие всех составов. Бесхлоридное средство тоже не получает автоматического допуска к любой облицовке.

Можно ли солью посыпать плитку в первую зиму после укладки?

Лучше воздержаться. Цементный клей и затирка набирают нормативную прочность за 28 суток при 20 °C, а на холоде процесс идёт медленнее и хуже контролируется. Реагент на ещё не окрепшем шве повышает риск его разрушения уже в первый сезон - подробные сроки набора прочности разобраны в отдельной статье.

Чем скалывать лёд с плитки, чтобы не повредить кромку?

Лучше не скалывать ударным способом вообще: острый инструмент, задевающий кромку, - частая причина сколов. Безопаснее пластиковая лопата или скребок, работающий плашмя, либо предварительное подтаивание льда реагентом или теплом перед механической уборкой.

Опасен ли песок для плитки зимой?

Химически нет: песок и гранитная крошка не растворяются и не взаимодействуют с цементным камнем или глазурью. Их эффект чисто механический - абразивное истирание глазури под ногами при длительном контакте, поэтому подсыпку убирают с поверхности после того, как она отработала, а не оставляют до весны.

Что делать, если после зимы на плитке белый налёт?

Скорее всего, это высолы - соли, вынесенные водой из шва и клея на поверхность. Свежий налёт смывается водой, застарелый (карбонизированный) требует кислотного очистителя, но главное лечение - не мытьё, а устранение источника воды и, если высолы связаны с реагентом, снижение его дозировки.

Морозостойкий керамогранит защищён от реагентов зимой?

Не полностью. Морозостойкость по ISO 10545-12:1995 подтверждает устойчивость плитки к замерзающей воде в собственных порах, но не защищает шов от кристаллизационного давления соли, металлические элементы - от коррозии хлоридом, а глазурь - от абразива фрикционной подсыпки. Это разные механизмы, и морозостойкость плитки закрывает только один из них.

Источники и стандарты

ГОСТ 13996-2019 - Плитки керамические. Общие технические условия. Требование морозостойкости для наружного применения (100 циклов); справочное приложение А, п. А.6 - грязезащитные коврики у входов в здания. Стандартинформ.
ГОСТ 27180-2019 - Плитки керамические. Методы испытаний. Метод определения морозостойкости, число выдержанных циклов замораживания-оттаивания. Стандартинформ.
ГОСТ 33387-2015 - Дороги автомобильные общего пользования. Противогололедные материалы. Технические требования. Классификация по типу действия (химические, фрикционные, комбинированные) и класс опасности по ГОСТ 12.1.007. Стандартинформ.
ISO 13006:2018 - Ceramic tiles - Definitions, classification, characteristics and marking. Группа водопоглощения BIa, подгруппы AIa/AIb. ISO.
ISO 10545-12:1995 - определение морозостойкости керамической плитки; минимум 100 циклов и регистрация результатов. ISO
ISO 10545-13:2016 - Ceramic tiles - Part 13: Determination of chemical resistance. Классы GA-GC, UA-UC; категория бытовой химии без буквы концентрации. ISO.

Что почитать дальше

Морозостойкость плитки: испытания и интерпретация результата - полный механизм морозного разрушения и метод ISO 10545-12:1995.
Клинкерная плитка - второй морозостойкий материал для улицы наряду с керамогранитом BIa.
Затирки для плитки CG1, CG2, RG - классы и индексы, от которых зависит стойкость шва к воде и соли.
Эпоксидная или цементная затирка - почему реактивный шов устойчивее к зимней химии.
Реставрация затирки - что делать, когда шов уже разрушен циклами соли и мороза.
Когда можно ходить по плитке: сроки набора прочности клея - почему нельзя обрабатывать реагентом свежую облицовку.
Высолы на плитке - белый налёт как частое следствие зимней обработки реагентом.
Химическая стойкость плитки - полная система классов ISO 10545-13.
Классы PEI 0-5 - износостойкость глазури к абразиву фрикционной подсыпки.
Ремонт сколов на плитке - как заделать скол от льда или инструмента.
Классы противоскольжения R9-R13, A/B/C — условия испытаний и пределы их применения зимой.
Противоскользящая обработка — возможности и пределы изменения поверхности; такая обработка не заменяет удаление наледи.
Плитка для крыльца и входной группы - зона с максимальным сочетанием наледи, реагентов и абразива.
