Керамогранит для общественных зон гостиниц: вестибюль, коридоры, лифтовые холлы
Содержание статьи
Кратко. Вестибюль гостиницы - зона самого высокого трафика в здании: справочное приложение А ГОСТ 13996-2019 называет фойе гостиниц примером класса износостойкости 5, а гостиницы в целом - примером класса 4. Класс есть только у глазурованной напольной плитки. Ключевые решения - грязезащитная зона на входе, сопротивление скольжению на входной группе, прочность плитки под колёсные нагрузки и деформационные швы в больших полях пола.
Почему вестибюль оценивают отдельно от номеров
ГОСТ 13996-2019 делит глазурованную напольную плитку на классы износостойкости от 1 до 5 (их также называют классами применения); в импортной документации ту же характеристику глазури обозначают классами PEI 0-5 по ISO 10545-7, и это другая шкала. Примеры из справочного приложения А делят гостиницу на два уровня нагрузки, и это различие часто упускают из виду при проектировании:
- класс 4 - гостиницы: регулярная ходьба, нагрузки больше, чем для класса 3. В примере для класса 4 гостиницы названы без уточнения отдельных зон; в примерах класса 1 оно называет помещения без абразивных загрязнений, где ходят в обуви с мягкой подошвой или без обуви, - ванные комнаты в жилых помещениях и спальни без непосредственного входа снаружи; гостиничный номер приложение прямо не называет - про него см. керамогранит для гостиничного номера;
- класс 5 - фойе гостиниц наравне с торговыми центрами и вестибюлями аэропортов: интенсивная ходьба в течение продолжительного времени, при которой глазурованная плитка испытывает чрезвычайно высокие нагрузки.
Приложение справочное и действует в нормальных условиях: требований к конкретному объекту оно не задаёт. Тамбуры, лифтовые холлы и санузлы в его примерах не названы; коридоры названы среди примеров класса 3 вместе с кухнями и прихожими. Класс для этих зон выбирают по фактическому потоку и износу, а решение закрепляют в проекте.
Разница в нагрузке объяснима: номером пользуются его постояльцы, а через вестибюль идёт весь поток гостей, персонала и посетителей - с чемоданами на жёстких колёсах и в уличной обуви. Поэтому материал вестибюля подбирают не «под интерьер номеров», а под фактическую нагрузку этой зоны.
Зоны гостиницы и примеры из ГОСТ 13996-2019
| Зона | Пример в приложении А ГОСТ 13996-2019 | Комментарий |
|---|---|---|
| Уличная входная зона (крыльцо, ступени) | отдельно не выделена | Снег, наледь, реагенты; снаружи дополнительно проверяют морозостойкость |
| Тамбур, входная группа внутри | нет в примерах | Мокрая обувь, талая вода |
| Вестибюль, фойе | класс 5 (фойе гостиниц) | Самый высокий трафик в гостинице, колёсные нагрузки |
| Коридоры этажей | коридоры названы в примерах класса 3, гостиницы в целом - класса 4; коридор гостиничного этажа приложение отдельно не рассматривает | Трафик ниже вестибюля, сухая зона |
| Лифтовые холлы | нет в примерах | Концентрация потока, колёса тележек |
| Общественные санузлы | нет в примерах | Брызги и увлажнение при уборке; режим определяют для конкретного помещения |
Источник: ГОСТ 13996-2019, справочное приложение А. Класс есть только у глазурованной напольной плитки; снаружи его недостаточно: там дополнительно проверяют морозостойкость. Требование к сопротивлению скольжению в каждой зоне задаёт проект по фактическому увлажнению, уклону и условиям уборки: метод испытания и группы результата - раздел 14 ГОСТ 27180-2019 (в импортных протоколах - EN 16165), требование к полу - коэффициент трения по п. 5.25 СП 29.13330.2011. Итоговый выбор зависит от фактического потока и наличия грязезащиты.

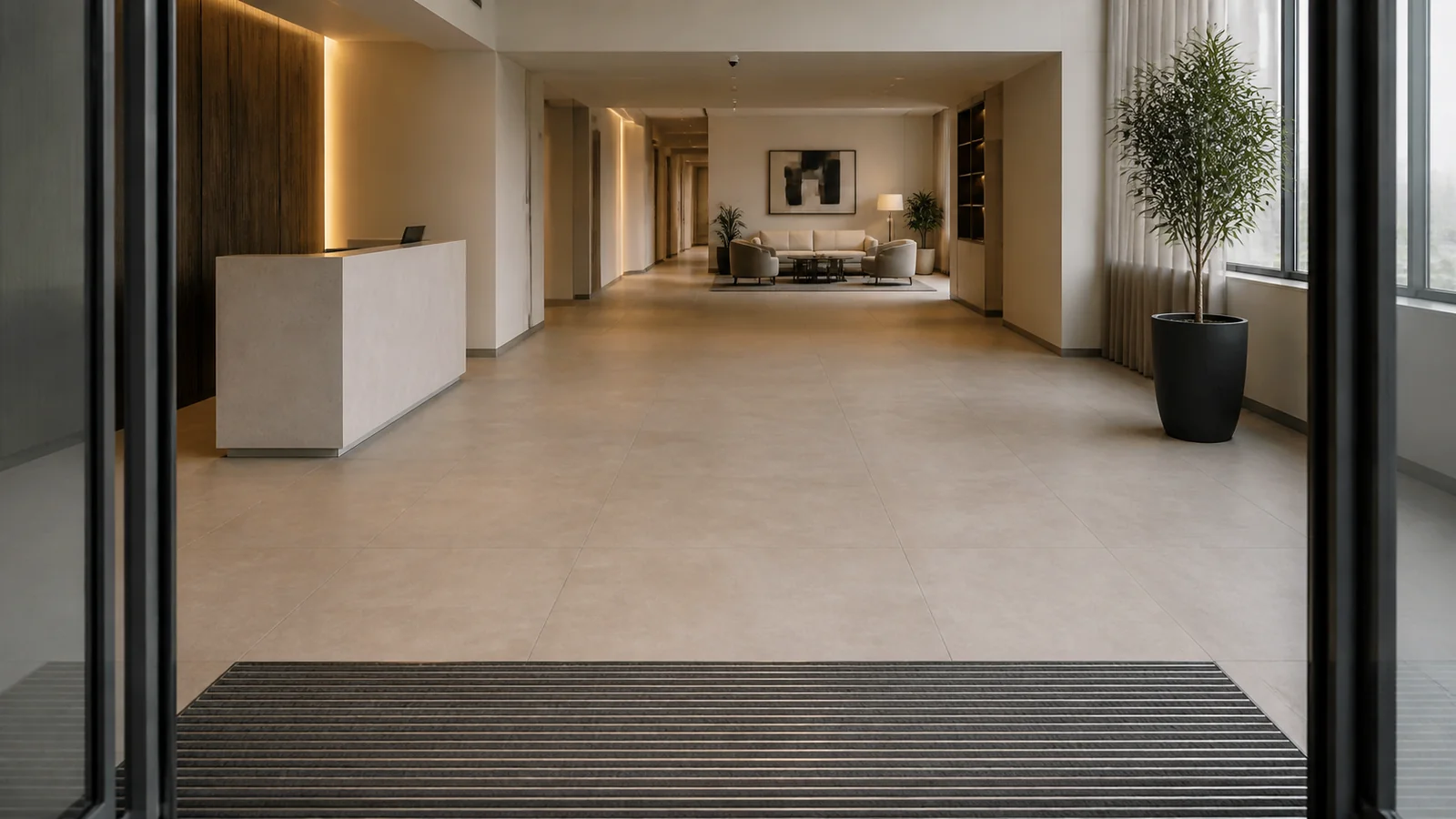

Входная группа: как работает грязезащита
Частая ошибка в гостиничном вестибюле - решать проблему уличной грязи одной лишь плиткой. Керамогранит стоек к истиранию, но песок с улицы работает как абразив: он не столько пачкает, сколько шлифует поверхность при каждом шаге, и со временем дорожка от входа к стойке регистрации отличается от остального пола по блеску.
Грязь снимает не плитка, а грязезащитная зона - последовательность покрытий на входе, которая задерживает её ступенчато:
- снаружи - решётка со скребковыми вставками: сбивает крупный сор, песок и снег с подошвы;
- в тамбуре - ворсовое покрытие: счищает мелкую грязь;
- за тамбуром - впитывающее покрытие: забирает остаточную влагу.
Справочное приложение А ГОСТ 13996-2019 напоминает, что нужно учитывать используемую обувь и способы уборки, а в местах входов в здания следует укладывать коврики, удерживающие абразивные загрязнения.
Для входной площадки, тамбура и глубины вестибюля отдельно оценивают, сколько будет воды и грязи, какие уклоны и как будут убирать. Сопротивление скольжению образца в России определяют по разделу 14 ГОСТ 27180-2019; методов в нём три, и один из них - испытание на наклонной плоскости, результат которого выражают группами R9-R13 (таблица 14) - чем больше угол наклона, при котором ходьба остаётся безопасной, тем выше группа. Группу присваивают образцу, а не помещению, поэтому универсальное назначение «R9 внутри, R11 снаружи» соответствия конкретному объекту не подтверждает; требование к полу - коэффициент трения по п. 5.25 СП 29.13330.2011 и решение проекта. Результат испытания также не гарантирует сцепления на льду. Очищаемость и рельеф проверяют отдельно: высокая группа не обязательно означает грубую поверхность — как устроено сопротивление скольжению.
Колёсные и точечные нагрузки
Чемодан на жёстких полиуретановых колёсах, тележка носильщика, сервисная стремянка - всё это точечные нагрузки, которые в жилом помещении редки. Выдерживает их не глазурь, а сама плитка, поэтому к классу износостойкости здесь добавляют прочность:
- разрушающая нагрузка - для группы BIa (плитка полусухого прессования с водопоглощением не более 0,5 %, к ней относится керамогранит) таблица 24 ГОСТ 13996-2019 требует не менее 1300 Н при толщине от 7,5 мм и не менее 700 Н при меньшей толщине;
- предел прочности при изгибе - для той же группы не менее 35 МПа в среднем и не менее 32 МПа для отдельной плитки; к плиткам с разрушающей нагрузкой 3000 Н и более этот показатель не применяют. Он характеризует материал и от толщины почти не зависит, тогда как нормируемая разрушающая нагрузка от толщины зависит прямо - подробнее прочность плитки на изгиб;
- утолщённый керамогранит 20 мм сам по себе пригодности покрытия не подтверждает: для тяжёлых зон - разгрузки багажа, подъездов, парковок - плитку и конструкцию пола подбирает проект - по нагрузкам, формату плит, основанию и данным изготовителя. Снаружи дополнительно проверяют морозостойкость, водоотвод и сопротивление скольжению при ожидаемом увлажнении;
- полнотельный (гомогенный) керамогранит прочности под колесом сам по себе не добавляет: прокраска на всю толщину меняет вид следа износа, а не прочность. Глазури у него нет, поэтому износ оценивают не классом износостойкости глазури, а методами для неглазурованной плитки (раздел 8 ГОСТ 27180-2019; в импортных протоколах - ISO 10545-6) - см. полнотельный керамогранит.
Важное условие: под колёсными нагрузками особенно критична полнота заполнения клеем под плиткой. Пустоты под плиткой в вестибюле - это будущие сколы и трещины, потому что точечная нагрузка приходится на неопёртый участок. Требования к площади сцепления и технике нанесения разобраны в статьях про расход клея и типичные ошибки укладки.
Полированный керамогранит в вестибюле: что проверить
Зеркальный пол вестибюля - устойчивый приём гостиничного дизайна, и с ним связаны два практических вопроса.
Скольжение. Сопротивление скольжению подтверждают протоколом испытания конкретной серии - для той влажности, которая ожидается в этой зоне. Полировка этого требования не снимает: ни матовая плитка у входа, ни полированная в глубине зала сами по себе не подтверждают, что пол подходит вестибюлю с мокрой обувью.
Пятна и уход. Абразивная обработка и заводская защита могут менять пятностойкость. Её сравнивают по конкретным финишам, а не только по названиям. Лаппато (полуполированная поверхность) не обязательно менее скользкое, чем полировка — чем различаются полированная, лаппатированная и матовая поверхности.
Доступность и пожарная безопасность
Два свойства общественного здания, которые в его зонах влияют на выбор покрытия и раскладку пола, - доступность и пожарная безопасность.
Доступность для маломобильных групп. Требования к ней задаёт СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Этот свод работает и в номере: по п. 4.1 он распространяется в том числе на входные узлы, внутренние коммуникации, пути эвакуации и помещения проживания, а по п. 7.1.1 в гостинице обеспечивают расчётное число номеров, доступных для людей разных групп мобильности. В общественной зоне на раскладку пола влияет п. 6.2.3: предупреждающие тактильные напольные указатели предусматривают в общественных зданиях, открытых для оказания услуг населению, в клиентской зоне на этажах с числом посетителей более 50 человек перед открытыми лестничными маршами; направляющие указатели на путях движения - по п. 6.5.12. Состав и места указателей определяет проект. Указатели выпускают в том числе из керамогранита, и закладывать их логично сразу в раскладку, а не наклеивать поверх готового пола. Требование к самому покрытию живёт в другом своде: по п. 5.25 СП 29.13330.2011 поверхность пола не должна быть скользкой, и для неё заданы допускаемые коэффициенты трения.
Пожарная безопасность. Керамическая плитка и керамогранит, как правило, относятся к негорючим материалам (группа НГ по ГОСТ 30244-94): группу присваивают по результату испытания, в котором одновременно выполнены три условия п. 5.2 - прирост температуры в печи не более 50 °С, потеря массы образца не более 50 % и устойчивое пламенное горение не более 10 с. Для конкретной партии группу подтверждает протокол испытаний. Допустимость отделки на путях эвакуации и в общественных зданиях проверяют по действующим требованиям к конкретному помещению и конструкции: одна характеристика облицовки не заменяет проектную проверку всего узла - пожарная классификация плитки.
Большие поля пола: деформационные швы
Вестибюль - это зачастую единая плоскость на сотни квадратных метров, и здесь нельзя обойтись только периметральным зазором. Большое поле облицовки требует промежуточных деформационных швов: керамогранит и основание расширяются по-разному, и без компенсации напряжения это приводит к сколам по кромкам и отрыву плитки.
Конкретные интервалы и ширину швов для объекта задаёт проект, а шов в облицовке ведут точно над швом в основании - это разобрано в отдельной статье про деформационные швы. Сам пол проектируют по СП 29.13330.2011 «Полы»: по п. 1.1 его действие распространяется в том числе на общественные и административные здания.
Частые ошибки
-
Миф: «Если в номерах плитка класса 4, в вестибюле хватит того же». На самом деле: справочное приложение А ГОСТ 13996-2019 приводит фойе гостиниц в примерах класса 5, а гостиницы в целом - класса 4. Через вестибюль идёт весь поток гостей и персонала, а не постояльцы одного номера.
-
Миф: «Хороший керамогранит сам справится с уличной грязью». На самом деле: песок работает как абразив и шлифует поверхность. Справочное приложение А ГОСТ 13996-2019 для входов в здания называет коврики, удерживающие абразивные загрязнения.
-
Миф: «Полированный пол в лобби - вопрос только вкуса». На самом деле: нужны подтверждённое сопротивление скольжению при той влажности, которая ожидается в этой зоне, подходящая износостойкость и очищаемость. Ни матовая входная зона, ни полировка в глубине лобби сами по себе этих условий не обеспечивают.
-
Миф: «Вестибюль - одна плоскость, швы испортят вид». На самом деле: без промежуточных деформационных швов большое поле облицовки идёт сколами по кромкам. Шов можно вписать в раскладку, а отрыв плитки в проходной зоне скрыть нельзя.
Связанные термины
- Класс износостойкости - категория глазурованной плитки для пола по стойкости глазури к истиранию. ГОСТ 13996-2019 (п. 4.5, таблица 5) делит такую плитку на классы 1-5, класс определяют испытанием по разделу 9 ГОСТ 27180-2019. Номера этой шкалы не приравнивают к классам PEI по ISO 10545-7. Справочное приложение А ГОСТ 13996-2019 приводит примеры помещений для каждого класса, но требований к объекту не задаёт.
- Грязезащитная зона - последовательность покрытий на входе (решётка, ворсовое, впитывающее), снимающая уличный песок и влагу до того, как они попадут на основной пол.
- Утолщённый керамогранит - керамогранит толщиной 20 мм. Толщина повышает разрушающую нагрузку плитки, а предел прочности при изгибе - характеристика материала и от толщины почти не зависит; пригодность покрытия для конкретной зоны толщина сама по себе не подтверждает - её задают проект и документация серии.
- Полнотельный керамогранит - неглазурованный керамогранит (UGL) с рисунком и цветом на всю толщу; окрашен в массе, однороден по глубине. Скол и износ не оголяют другой слой.
FAQ
Какой класс плитки нужен для вестибюля гостиницы?
Для глазурованной плитки смотрят класс износостойкости по ГОСТ 13996-2019. В его справочном приложении А фойе гостиниц приведены как пример класса 5 - в одном ряду с торговыми центрами и вестибюлями аэропортов; гостиницы в целом - как пример класса 4. Требований к объекту приложение не задаёт, поэтому класс вестибюля выбирают по фактическому потоку и закрепляют в проекте. У неглазурованного керамогранита класса износостойкости нет: его износ оценивают методами для неглазурованной плитки, и этот результат с классом глазури не сравнивают.
Нужна ли грязезащитная зона, если положен качественный керамогранит?
Да. Уличный песок работает как абразив и шлифует поверхность независимо от класса плитки. Грязезащита снимает грязь ступенчато: решётка снаружи, ворсовое покрытие в тамбуре, впитывающее за ним. Справочное приложение А ГОСТ 13996-2019 для входов в здания называет коврики, удерживающие абразивные загрязнения.
Можно ли класть полированный керамогранит в вестибюле?
Можно, если характеристики конкретной серии подходят для фактической нагрузки и увлажнения этой зоны и подтверждены протоколом испытания. Без этих данных полировку не выбирают для влажного входа. Матовую поверхность и лаппато также проверяют по протоколам: они не гарантируют меньшего скольжения.
Как по документам проверяют прочность плитки для общественной зоны?
По двум показателям из таблицы технических требований. Первый - разрушающая нагрузка: для группы BIa (плитка полусухого прессования с водопоглощением не более 0,5 %, к ней относится керамогранит) таблица 24 ГОСТ 13996-2019 требует не менее 1300 Н при толщине от 7,5 мм и не менее 700 Н при меньшей толщине. Второй - предел прочности при изгибе: для той же группы не менее 35 МПа в среднем и не менее 32 МПа для отдельной плитки, причём к плиткам с разрушающей нагрузкой не менее 3000 Н это требование не применяют. Единой «достаточной» толщины при этом нет, а под точечной нагрузкой важно ещё и полное заполнение клеем без пустот. Утолщённый керамогранит 20 мм сам по себе пригодности покрытия не подтверждает: для зон разгрузки багажа, подъездов и парковок плитку и конструкцию пола подбирает проект - по нагрузкам, формату плит, основанию и данным изготовителя.
Нужны ли деформационные швы в вестибюле?
Да. Большое поле облицовки без промежуточных швов идёт сколами по кромкам и отрывом плитки, потому что керамогранит и основание расширяются по-разному. Интервалы и ширину швов для объекта задаёт проект, а шов в облицовке ведут точно над швом в основании; подробнее - в статье про деформационные швы.
Что проверяют, если керамогранит кладут на путях эвакуации?
Керамическая плитка и керамогранит, как правило, относятся к негорючим материалам (группа НГ по ГОСТ 30244-94), и для конкретной партии группу горючести подтверждает протокол испытаний. Но допустимость отделки на путях эвакуации и в общественных зданиях проверяют по действующим требованиям к конкретному помещению и конструкции: одна характеристика облицовки не заменяет проектную проверку всего узла.
Источники и стандарты
- ГОСТ 13996-2019 - Плитки керамические. Общие технические условия. Таблица 2 - группы по водопоглощению, п. 4.5 и таблица 5 - классы износостойкости глазурованных напольных плиток 1-5, таблица 24 - показатели для группы BIa, справочное приложение А - примеры помещений. Стандартинформ, Москва.
- ГОСТ 27180-2019 - Плитки керамические. Методы испытаний. Раздел 8 - износостойкость неглазурованных плиток, раздел 9 - износостойкость глазурованных, раздел 14 - сопротивление скольжению (таблица 14 - группы R9-R13). Стандартинформ, Москва.
- ГОСТ 30244-94 - Материалы строительные. Методы испытаний на горючесть. П. 5.2 - условия отнесения к группе НГ. Стандартинформ, Москва.
- СП 29.13330.2011 - Полы. Актуализированная редакция СНиП 2.03.13-88 (с изменениями). П. 1.1 - область применения, п. 5.25 - допускаемые коэффициенты трения. Минстрой России. Карточка документа, Реестр требований
- СП 59.13330.2020 - Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001. П. 4.1 - область применения, п. 6.2.3 - предупреждающие тактильные напольные указатели, п. 7.1.1 - доступные номера в гостиницах. Минстрой России.
- ISO 10545-7 - метод определения износостойкости глазури напольной плитки (классы PEI 0-5). Документ.
- ISO 10545-6 - глубокое истирание неглазурованной плитки; метод из импортных протоколов.
- EN 16165:2021 — методы оценки пешеходных поверхностей; требования к зонам и классификацию рассматривают отдельно — разбор.
