Деформационные швы в облицовке плиткой: где, как часто и как их делать
Содержание статьи
Кратко. Деформационный шов - упругий разрыв в жёсткой облицовке, который даёт ей расширяться и сжиматься без вспучивания и трещин. Его делают по периметру у стен, сквозным разрывом облицовки над швами здания и стяжки, а также в поле облицовки. Для российского объекта расположение, шаг и ширину швов задаёт проект; швы в стяжке нормирует СП 29.13330.2011. Заполняют упругим шнуром и эластичным герметиком, а не затиркой.
Что такое деформационный шов и зачем он нужен
Деформационный шов - намеренный упругий разрыв в плоскости облицовки, заполненный эластичным материалом; его называют также компенсационным, а наружный - расширительным. Он позволяет соседним участкам облицовки и основанию двигаться независимо и не передавать напряжение друг другу. Температурно-усадочный шов стяжки - не то же самое: это отдельный вид шва в самой стяжке, и требования к нему свои (о них ниже).
Зачем он нужен: плитка, клей и стяжка при нагреве расширяются, при остывании сжимаются, а стяжка в первые месяцы ещё и даёт усадку. Двигаются и несущие конструкции, на которых всё это лежит. Швы нужны не только в облицовке: СП 29.13330.2011 требует предусматривать в стяжках температурно-усадочные, деформационные и изолирующие швы (п. 8.14; разбор свода правил). Если жёсткую облицовку уложить сплошным полем без разрывов, деформациям некуда деться, и напряжение находит выход двумя способами:
- Вспучивание (отрыв «домиком»). Сжатые плитки выламываются вверх, отрываясь от основания по линии - частый и хорошо узнаваемый дефект полов без деформационных швов.
- Трещины. Напряжение рвёт плитку или клеевой слой, чаще всего по диагонали от угла или вдоль жёсткой границы.
Чем больше поле облицовки и чем сильнее перепады температуры (улица, солнце, тёплый пол), тем выше эти напряжения - поэтому снаружи швы нужны заметно чаще, чем внутри. Швы легко недооценить: брак проявляется не сразу, а через сезон-другой, когда переделка обходится значительно дороже, чем сами швы.
Три типа деформационных швов
Швы сначала различают по тому, в каком слое они лежат. Швы основания - это швы самого здания и швы в стяжке; они существуют до облицовки. Швы облицовки нарезают или собирают в плиточном слое, и у них три типа по назначению и расположению. Они не взаимозаменяемы - на практике обычно нужны все три.
| Тип шва | Где располагается | Назначение |
|---|---|---|
| Конструкционный (над швом основания) | Точно над деформационным или усадочным швом здания и стяжки | Продолжает шов основания через клей и плитку насквозь; ширину назначает проект |
| Периметральный (краевой) | По примыканию облицовки к стенам, колоннам, трубам, порогам и другому покрытию | Даёт полю облицовки расширяться к краям; ширину зазора задаёт проект, обычно закрывают плинтусом или профилем |
| Промежуточный (в поле) | Внутри большого поля облицовки с заданным интервалом | Делит большое поле на участки, каждый из которых расширяется и сжимается независимо |
Ключевое правило для конструкционного шва: он должен идти точно над швом основания и разрывать облицовку непрерывно - через плитку и клеевой слой, по всей длине шва. Глубину самого шва основания при этом не переносят на глубину реза, отсчитанную от поверхности плитки: как шов проходит через гидроизоляцию и другие нижележащие слои, задаёт проект.
Если плитку кладут прямо на стяжку, смещённый шов облицовки своей задачи не решает: плитка над швом основания остаётся связанной с обеими его сторонами. Перенести отдельный шов деления стяжки в сторону позволяет только специально предусмотренная система: итальянский изготовитель смесей Kerakoll предлагает для этого в своём руководстве по укладке противотрещинную мембрану - по документации изготовителя и проекту. Деформационных швов здания это не касается: их шов облицовки повторяет всегда.
Как часто делать швы в поле
В СП 29.13330.2011 числового интервала для швов плиточной облицовки нет, но для швов нижележащих слоёв числа есть, и у каждого числа свой слой. По п. 8.14 расстояние между температурно-усадочными швами в монолитной стяжке - не более 6 м, глубина таких швов - не менее ½ толщины стяжки, а деформационные и изолирующие швы стяжки должны совпадать с соответствующими швами нижележащего основания. По п. 9.9 в жёстком подстилающем слое (бетонной, железобетонной или сталефибробетонной плите в основании пола) участки между температурно-усадочными швами должны иметь отношение сторон не более 1,5, а глубина такого шва - не менее 40 мм и не менее 1/3 толщины плиты. Универсального числового интервала для швов самой плиточной облицовки этот свод правил не даёт: их расположение, шаг и ширину для объекта в России назначает проект - с учётом конструкции пола, температурных воздействий, выбранной системы укладки и требований, применимых к этой конструкции. Американская ассоциация производителей плитки TCNA (Tile Council of North America) прямо пишет, что точное расположение и частоту швов она задать не может, потому что они зависят от условий объекта.
Поле облицовки делят на участки - их называют картами. Размеры карт итальянская норма и британское руководство называют для условий своих стран; для российского объекта это не норма и не рекомендация.
| Условие | Что называет документ | Источник |
|---|---|---|
| Монолитная стяжка: температурно-усадочные швы | расстояние между швами не более 6 м; глубина не менее ½ толщины стяжки | СП 29.13330.2011, п. 8.14 (Россия) |
| Стяжка: деформационные и изолирующие швы | совпадают с соответствующими швами нижележащего основания | СП 29.13330.2011, п. 8.14 (Россия) |
| Жёсткий подстилающий слой: участки между температурно-усадочными швами | отношение сторон не более 1,5; глубина шва не менее 40 мм и не менее 1/3 толщины плиты | СП 29.13330.2011, п. 9.9 (Россия) |
| Облицовка внутри | карта от 5 × 5 м до 6 × 4 м | UNI 11493-1:2025 (Италия), по выдержке в руководстве Kerakoll |
| Облицовка снаружи | карта от 3 × 3 м до 4 × 2,5 м | UNI 11493-1:2025 (Италия), по выдержке в руководстве Kerakoll |
| Форма карты облицовки | отношение сторон не более 1,5 (карта квадратная или близкая к ней) | UNI 11493-1:2025 (Италия), по выдержке в руководстве Kerakoll |
| Тёплый пол | поле не более 40 м² при стороне не более 8 м; шов по периметру не менее 6 мм | The Tile Association, Tiling Guide (Великобритания) |
Источник: СП 29.13330.2011 - швы стяжки (п. 8.14) и жёсткого подстилающего слоя (п. 9.9); UNI 11493-1:2025 - итальянская норма на укладку, по дословной выдержке в техническом руководстве Kerakoll; The Tile Association - британское руководство по плитке на тёплом полу. Числа итальянской нормы и британского руководства относятся к условиям этих документов; для российского объекта они не норма и не рекомендация, расположение и шаг швов облицовки задаёт проект.
Та же итальянская выдержка задаёт ещё три условия. Первое - форма карты: поле делят на квадраты или прямоугольники с отношением сторон не более 1,5; вытянутая карта работает хуже, потому что вдоль длинной стороны накапливается больше перемещения, чем поперёк. В наружных размерах выдержка себе противоречит: 4 × 2,5 м дают отношение сторон 1,6. Второе - глубина реза: шов нарезают в стяжке на глубину не менее 1/3 её толщины, не задевая арматурную сетку, если она есть. Российские числа глубины другие, и каждое привязано к своему слою: для температурно-усадочного шва монолитной стяжки п. 8.14 СП 29.13330.2011 требует не менее ½ её толщины, для такого же шва жёсткого подстилающего слоя п. 9.9 - не менее 40 мм и не менее 1/3 толщины плиты. Третье - непрерывность: швам стяжки должны соответствовать сквозные швы в самой облицовке, иначе шов, упёршийся в сплошную плитку, не работает.
Дополнительно промежуточный или периметральный шов делают в нескольких местах, которые от шага швов не зависят: в дверных проёмах (на границе двух помещений), на стыке разных оснований (например, бетонная плита и сборная стяжка - подробнее в статье про подготовку основания) и на границе нагреваемой и ненагреваемой зоны тёплого пола.
Ширина шва и чем его заполнять
Ширину деформационного шва задаёт проект - по ожидаемым перемещениям облицовки и допустимой деформации выбранного герметика или профиля:
- Периметральный шов у стен. То, что зазор закрывают плинтусом, не позволяет сузить его до обычного затирочного шва: ширину берут из проекта и документации выбранной системы.
- Промежуточный шов внутри помещения и любой шов на улице. Ширину не сужают из-за нехватки места без проверки проектного решения: узкая подвижная зона воспринимает меньшие перемещения. У профиля Schlüter-DILEX-BWS подвижная зона шириной 5 мм, и изготовитель предупреждает, что она воспринимает относительно ограниченные перемещения. При больших ожидаемых перемещениях тот же изготовитель называет два выхода: ставить профиль чаще, деля поле на меньшие карты, либо взять профиль DILEX-BWB с зоной 10 мм.
Заполнение - это упругая система из двух элементов, а не жёсткая затирка:
- Упругий уплотнительный шнур (бэкер-род) - круглый эластичный жгут из вспененного полиэтилена, который вставляют в шов перед герметиком. Он ограничивает глубину герметика и не даёт ему прилипнуть ко дну шва. Это важно: герметик должен сцепляться только с двумя боковыми стенками шва и свободно тянуться - сцепление по трём сторонам (включая дно) рвёт его при первом же движении.
- Эластичный герметик - силиконовый или полиуретановый. Состав и область применения (пол, стена, влажная зона) берут из его технического листа.

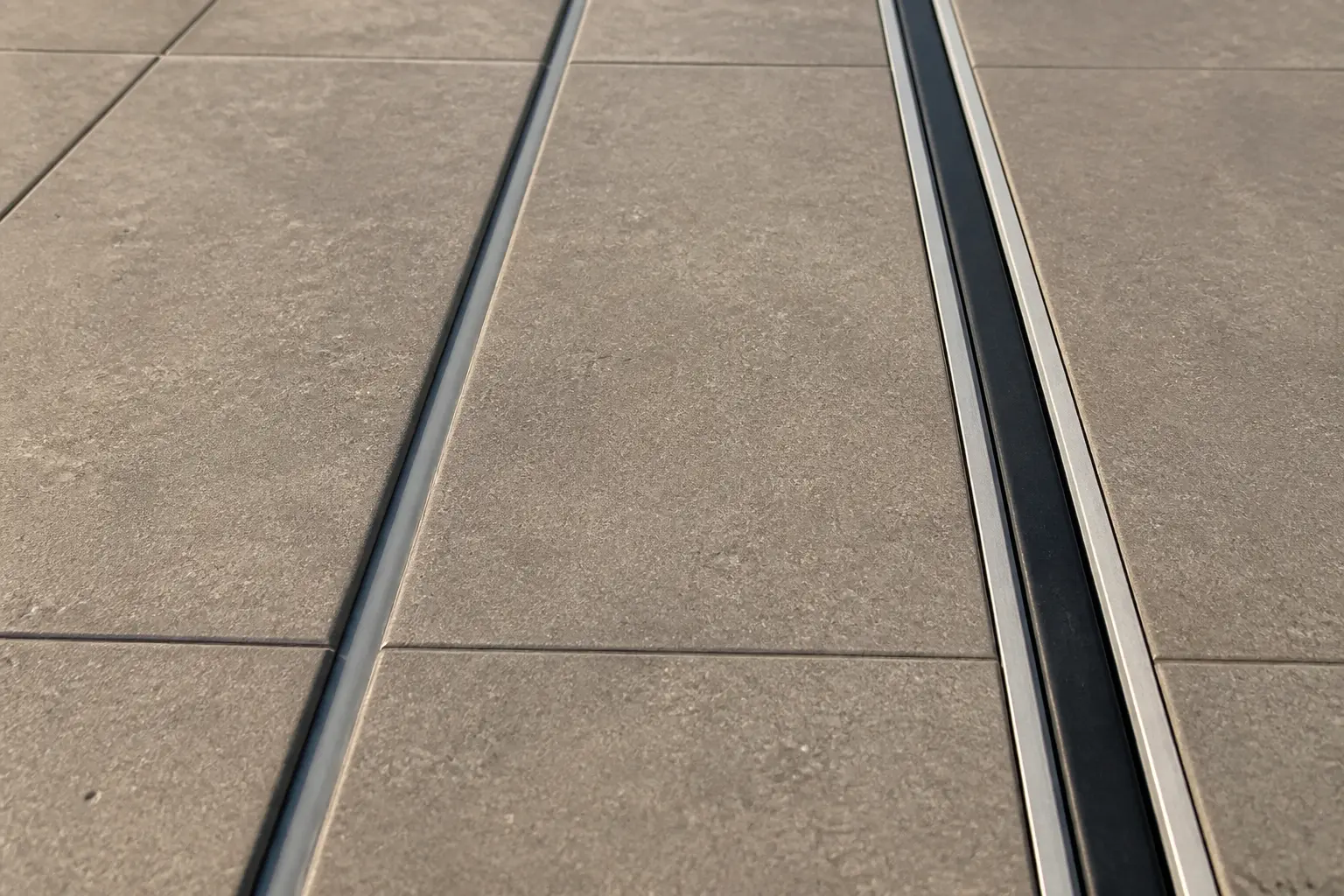

Для промежуточных и периметральных швов вместо герметика часто используют готовый профиль деформационного шва - металлический или ПВХ-элемент с эластичной вставкой, который монтируют заодно с плиткой. Перфорированные полки профиля закрепляют в клеевом слое под плиткой с обеих сторон шва; они защищают кромки соседних плиток, а эластичная зона между ними образует видимую поверхность и воспринимает перемещения. Профиль выглядит аккуратнее открытого герметика и лучше защищает кромки плитки от сколов, но он дороже и требует точной установки по уровню.
Особые случаи: улица, тёплый пол, крупный формат
Улица. Расположение швов определяют по конструкции пола, нагреву, размеру поля и выбранной системе укладки. Швы основания - шов здания и температурно-усадочный надрез стяжки - продолжают через покрытие по проекту, и глубина у каждого своя. Промежуточный шов самой облицовки - отдельное решение: его глубину тоже задаёт проект, а собирают такой шов либо герметиком, либо профилем, полки которого закрепляют в клеевом слое. Перед любым резом учитывают гидроизоляцию, нагревательный контур и другие скрытые слои.
Тёплый пол. Система включается и выключается, и с каждым циклом стяжка и облицовка над ней нагреваются и остывают: движений здесь больше, чем у такого же пола без обогрева. Расположение швов на нагреваемой стяжке задают по проекту и документации системы обогрева. Британское руководство The Tile Association называет для плитки на тёплом полу поля не более 40 м² при стороне не более 8 м и шов по периметру не менее 6 мм; это условия того документа, а не российская норма. Швы на границе нагреваемой зоны и в дверных проёмах предусматривают по проекту. Подробнее - в статье про тёплый пол.
Крупный формат. Большие плиты сами по себе не отменяют деформационные швы: поле из крупного формата делят так же, как поле из обычной плитки. По возможности раскладку подбирают так, чтобы деформационный шов проходил между плитами. Если над существующим швом основания это невозможно, раскладку изменяют или предусматривают разрез плиты по узлу, заданному проектом: по выдержке из UNI 11493-1:2025 в руководстве Kerakoll плитку режут, когда непрерывность шва иначе обеспечить нельзя. Для шва деления стяжки есть и другой путь: тот же изготовитель предлагает противотрещинную мембрану, которая переносит шов и позволяет не резать плиту, - по его документации и проекту. На деформационный шов здания изготовитель это решение не распространяет. Перекрывать шов основания целой плиткой ради сохранения рисунка нельзя. Особенности укладки больших плит - в статье про крупный формат.
Частые ошибки
-
Деформационных швов нет вообще. Самая частая причина вспучивания полов: сплошное поле без разрывов выламывает плитку «домиком» через сезон-другой. Швы закладывают на этапе раскладки, а не «если останется место».
-
Шов в облицовке не совпал со швом основания. Признак - трещина идёт по керамике ровной линией над швом стяжки. Шов стяжки находят и переносят на разметку до начала укладки, а не подгоняют облицовку после.
-
Периметральный зазор замазали намертво. Если примыкание к стенам заполнить клеем или жёсткой затиркой, полю некуда расширяться - напряжение уйдёт в вспучивание. Краевой зазор оставляют упругим и закрывают плинтусом, а не замоноличивают.
-
Деформационный шов затёрли обычной затиркой. Жёсткую цементную затирку в деформационный шов не закладывают - она треснет при первом движении. Шов заполняют упругим шнуром и эластичным герметиком или закрывают профилем.
-
Шов нарезали, не разобравшись, какой это шов. Над швом здания, деформационным и температурно-усадочным швом стяжки разрыв ведут через плитку и клеевой слой насквозь: шов, упёршийся в сплошную облицовку, не работает. Промежуточный шов самой облицовки - другой случай: он делит поле там, где швов основания нет, и его расположение и глубину задаёт проект. Перед резом проверяют, что лежит под плиткой.
Связанные термины
- Деформационный шов - упругий разрыв в облицовке, компенсирующий тепловые и усадочные движения плитки и основания. Бывает конструкционным, периметральным и промежуточным; заполняется эластичным материалом.
- Периметральный (краевой) шов - зазор по примыканию облицовки к стенам и другим поверхностям, который даёт покрытию свободно расширяться к краям. Ширину и расположение шва задаёт проект; обычно шов закрывают плинтусом или профилем.
- Упругий уплотнительный шнур (бэкер-род) - вспененный жгут, который вставляют в шов под герметик. Ограничивает глубину герметика и не даёт ему сцепиться со дном, чтобы шов свободно тянулся.
- Деформационный профиль - готовый металлический или ПВХ-элемент с эластичной вставкой, монтируемый заодно с плиткой вместо открытого герметика. Полки профиля перекрывают кромки плитки и защищают их от сколов.
FAQ
Зачем нужны деформационные швы под плиткой?
Они дают облицовке расширяться и сжиматься без вспучивания и трещин. Плитка, клей и стяжка двигаются при перепадах температуры и усадке; сплошное поле без разрывов выламывает плитку «домиком» или трескается. Швы делят жёсткую облицовку на участки, которые движутся независимо.
Как часто делать деформационные швы?
Для швов облицовки числового интервала в СП 29.13330.2011 нет: расположение и шаг швов задаёт проект с учётом конструкции пола, температурных воздействий и системы. Температурно-усадочные швы монолитной стяжки по п. 8.14 этого свода правил - не реже чем через 6 м. Числа зарубежных документов, например карты от 5 × 5 до 6 × 4 м в итальянской UNI 11493-1:2025, относятся к их условиям и для российского объекта нормой не служат. Плюс шов по периметру у стен и над швами основания.
Чем заполнять деформационный шов?
Упругим уплотнительным шнуром (бэкер-родом) и поверх него эластичным герметиком - силиконовым или полиуретановым; состав и область применения (пол, стена, влажная зона) берут из технического листа герметика. Жёсткой цементной затиркой деформационный шов не заполняют - она треснет. Для промежуточных швов часто ставят готовый профиль деформационного шва.
Нужны ли деформационные швы в маленькой ванной?
Периметральный (краевой) зазор у стен нужен всегда, независимо от площади - его закрывают плинтусом. Промежуточные швы в поле в небольшом санузле обычно не требуются, но появляются, если есть тёплый пол (разрыв на границе нагрева и в проёме) или стык разных оснований.
Чем деформационный шов отличается от обычного шва между плитками?
Обычный затирочный шов заполнен жёсткой цементной затиркой и сам не компенсирует движения; его ширину назначают по геометрии плитки и документации выбранной системы - разбор в статье про ширину шва между плитками. Деформационный шов специально упругий: он заполнен эластичным материалом и расположен в точках, где облицовке нужно двигаться, - по периметру, над швами основания и в поле.
Можно ли закрыть деформационный шов плинтусом?
Периметральный зазор у стен обычно так и закрывают: плинтус скрывает его, не мешая облицовке двигаться. Но плинтус не позволяет сузить зазор до обычного затирочного шва и не заменяет упругое заполнение - клеем и жёсткой затиркой краевой зазор не замоноличивают. Промежуточный шов в поле плинтусом закрыть нельзя: там ставят герметик или профиль деформационного шва.
Источники и стандарты
- СП 29.13330.2011 (с изменениями) - «Полы». П. 8.14 - швы в стяжке: деформационные и изолирующие швы совпадают с соответствующими швами нижележащего основания; температурно-усадочные швы в монолитной стяжке - не более 6 м между швами, глубина не менее ½ толщины стяжки. П. 9.9 - швы жёсткого подстилающего слоя: отношение сторон участков между температурно-усадочными швами не более 1,5, глубина такого шва не менее 40 мм и не менее 1/3 толщины плиты. Минстрой России. Карточка документа, Реестр требований
- UNI 11493-1:2025 - Piastrellature ceramiche - Parte 1: Istruzioni per la progettazione, l'installazione e la manutenzione. Раздел о швах деления поля («Giunti di frazionamento»): швы нарезают в стяжке на глубину не менее 1/3 её толщины, не задевая арматурную сетку; карта - квадрат или прямоугольник с отношением сторон не более 1,5; ориентировочные размеры карт: внутри от 5 × 5 м до 6 × 4 м, снаружи от 3 × 3 м до 4 × 2,5 м (отношение сторон 4 : 2,5 = 1,6 выше названного там же предела 1,5); швам стяжки должны соответствовать непрерывные швы в облицовке. Цитируется по дословным выдержкам нормы в техническом руководстве Kerakoll «Manuale tecnico posa 2025». IT.
- TCNA - Placement (раздел вопросов и ответов) - точное расположение и частоту деформационных швов ассоциация назвать не берётся: они зависят от условий объекта. Tile Council of North America (США). Документ
- The Tile Association - Tiling Guide, раздел «Tiling with Underfloor Heating» - для плитки на тёплом полу: поля не более 40 м² (25 м² для плиток из агломерата на смоле) при стороне не более 8 м, шов по периметру не менее 6 мм. Великобритания. Документ
- Schlüter-DILEX-BWS - профиль деления поля облицовки: жёсткие перфорированные полки из ПВХ закрепляют в клеевом слое, они защищают кромки соседних плиток; подвижная зона из хлорированного полиэтилена (CPE) шириной 5 мм. Изготовитель предупреждает, что такая зона воспринимает относительно ограниченные перемещения, и при больших ожидаемых перемещениях предлагает либо ставить профиль чаще, деля поле на меньшие карты, либо брать DILEX-BWB с зоной 10 мм. По каталогу изготовителя «Movement joints and cove-shaped profiles», разделы 4.6 и 4.7. Германия. Документ
