Маркировка керамической плитки: как читать обозначения на коробке

Содержание статьи

Кратко. Обязательные реквизиты зависят от применимого стандарта. По ГОСТ 13996-2019 тон и код калибра — дополнительные сведения. Их полезно сверять, но отсутствие кодов само по себе не доказывает нарушение этого ГОСТ. Знаки CE и EAC применяют по правилам соответствующего рынка и области регулирования.


Что должно быть на упаковке

Маркировка позволяет идентифицировать изделие. По пункту 6.4.2 ГОСТ 13996-2019 маркировка упаковки содержит страну и изготовителя, количество, дату изготовления или номер партии, сорт, артикул, юридический и фактический адреса изготовителя, контактные сведения, штрихкод при наличии и обозначение стандарта. Тон и код калибра в этот обязательный перечень не входят; дополнительные сведения допускает пункт 6.4.3. Требования ISO 13006 и EN 14411 проверяют отдельно, не объединяя их в один общий список.

  • Идентификация: изготовитель, страна, артикул, дата или партия.
  • Стандарт и сорт: проверяют заявленный документ и сорт изделия.
  • Характеристики изделия: группу, глазурь и назначение уточняют по маркировке и технической документации применимого стандарта.
  • Размеры: сопоставляют номинальный формат, рабочий размер и код калибра, если он используется.
  • Тон: сравнивают обозначения изготовителя при их наличии и сами образцы.
  • Комплектность: количество и реквизиты изготовителя сверяют с поставкой.

Условный пример технической записи (BIa - группа прессованной плитки с водопоглощением не более 0,5 %, GL - глазурованная): «BIa GL, номинальный размер 600×600 мм, рабочий размер 597×597 мм». Это не полный обязательный состав маркировки и не код калибра всех производителей.

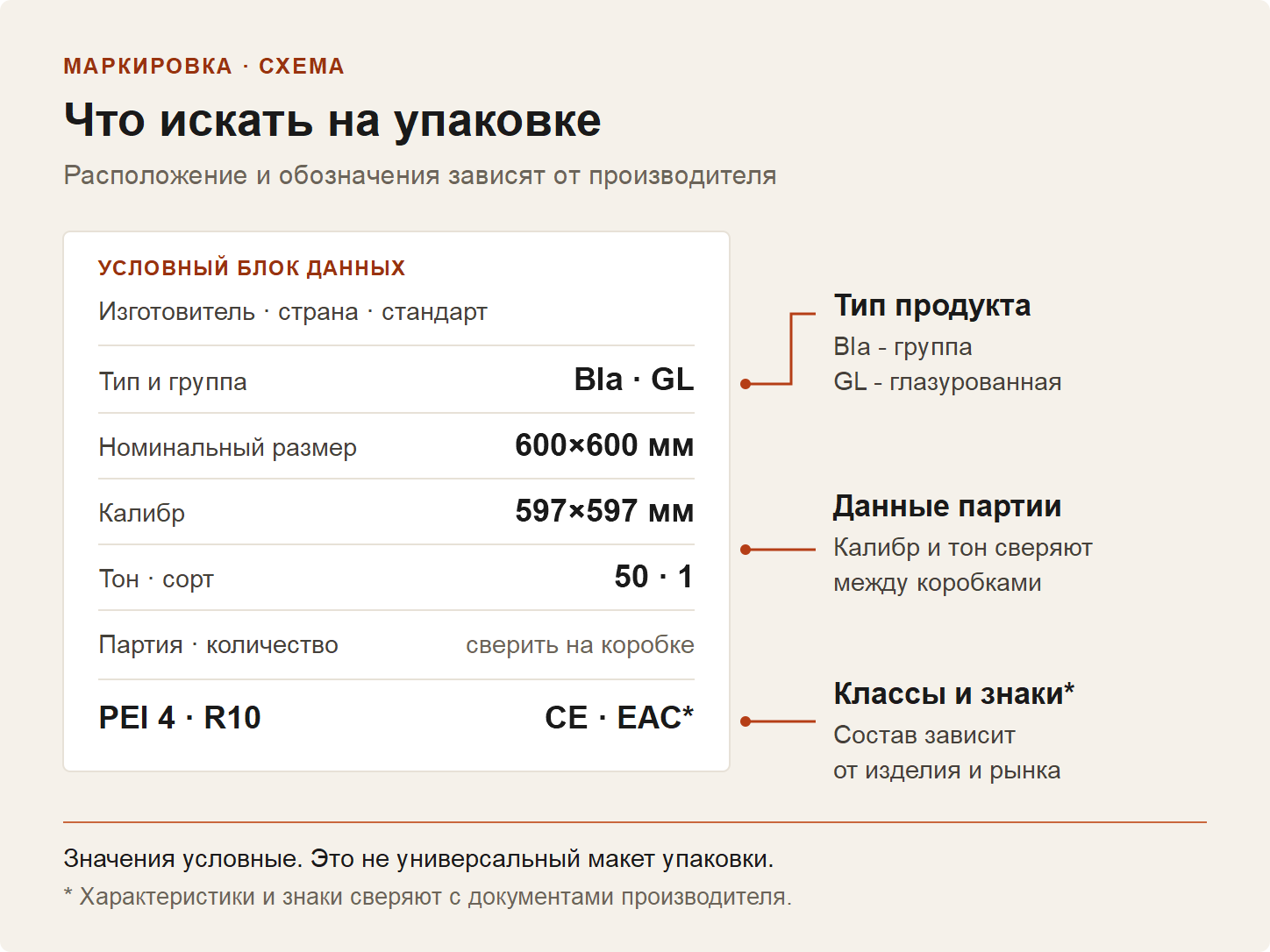

Схема маркировки плитки: условный блок данных с выносками - изготовитель, страна и стандарт, группа BIa GL, номинальный размер 600×600 мм и калибр 597×597 мм, тон и сорт, PEI 4 и R10, знаки CE и ЕАС
Условная схема возможных обозначений. Тон и код калибра не обязательны по п. 6.4.2 ГОСТ 13996-2019; CE и EAC применяют только при наличии соответствующего правового основания.

Обязательное обозначение и пиктограммы - не одно и то же

Требования к текстовой маркировке и характеристикам берут из конкретного документа. Ступня, ладонь, снежинка и подобные пиктограммы часто являются условными обозначениями изготовителя. Они не заменяют подтверждённых характеристик и области применения.

Из этого следуют два практических вывода:

  1. Значки у разных брендов могут отличаться по рисунку и смыслу - читать их нужно вместе с текстовой легендой на коробке, а не по памяти.
  2. Часть пиктограмм всё же основана на реальном испытании. Колесо PEI - класс истираемости глазури по ISO 10545-7. Значок R с числом - группа противоскольжения по результату испытания на наклонной плоскости: в России группы R9-R13 приведены в таблице 14 ГОСТ 27180-2019, в импортном паспорте испытание в обуви проводят по приложению B европейского стандарта EN 16165, а группу присваивает национальное приложение NB немецкого издания; прежний немецкий стандарт DIN 51130:2014-02 отменён. Снежинка обозначает заявленную изготовителем морозостойкость: метод указывают в документации, результат - в протоколе (раздел 11 ГОСТ 27180-2019, ISO 10545-12 или другой заявленный документ). За этими значками стоят методы, и заявленное значение должно подтверждаться протоколом. Другие значки (например, «зона применения») - ближе к маркетинговой подсказке.

Что означают распространённые значки

Пиктограмма Обычный смысл На чём основана
Ступня на штриховке Напольная плитка Рекомендованный символ информативного приложения ISO 13006:2018; обязательным он не является, пригодность выводят из свойств
Ладонь Настенная плитка То же: рекомендованный символ, не обязательный
Колесо / диск с цифрой Класс истираемости глазури PEI (0-5) Метод ISO 10545-7
Ступня на наклонной плоскости, «R» с числом Противоскольжение R9-R13 ГОСТ 27180-2019, раздел 14 и таблица 14; в импортном паспорте - метод из приложения B EN 16165 (немецкое издание DIN EN 16165:2023-02)
Снежинка Заявленная морозостойкость Проверить метод, результат серии и наружное назначение
Несколько плиток разного рисунка Вариативность рисунка внутри партии (полная шкала V0-V4; в каталогах также V1-V4) Практика / ANSI A137.1
Языки пламени, цифра Число обжигов Конвенция

Значки PEI и R указывают класс или группу по методу испытания, снежинка - заявленную морозостойкость; всё это сверяют с протоколом. Конвенционные значки - подсказка, которую всегда сверяют с текстом на упаковке.

Калибр и тон на коробке

Два обозначения на упаковке отвечают за то, чтобы плитки в кладке совпали по размеру и цвету.

  • Калибр. Калибр, он же рабочий размер W, — размер, заданный изготовителем для производства; фактические размеры плиток одного калибра различаются в пределах допуска. Код задаёт изготовитель; код калибра не обязательно записан в миллиметрах. Если кода нет, совместимость размеров уточняют по документации и измерению образцов.
  • Тон — оттенок партии. При наличии обозначения его расшифровывают по системе изготовителя; партии могут различаться, но различие не неизбежно.

Перед перемешиванием коробок проверяют совместимость размеров и оттенков. Смешение рисунков не исправляет несовместимую геометрию или заметный разнотон. Подробнее — калибр и тон.

Знаки соответствия: CE и ЕАС

Помимо характеристик, на упаковке стоит знак подтверждения соответствия - свой для каждого рынка.

  • CE - для рынка Европейского союза. Плитка подпадает под гармонизированный стандарт EN 14411, поэтому изготовитель составляет декларацию рабочих характеристик и наносит знак CE в рамках регламента на строительную продукцию. CE - это не «знак качества»: он означает, что изготовитель принимает ответственность за соответствие продукции заявленным им характеристикам, определённым по единой методике.
  • ЕАС. EAC применяют только при наличии распространяющегося на изделие технического регламента ЕАЭС/ТС и прохождении предусмотренной им оценки соответствия. CE и добровольный сертификат по ГОСТ не дают права наносить EAC. Для обычной керамической облицовочной плитки в России нет общего требования EAC; назначение изделия и действующие национальные перечни проверяют отдельно. Подробнее — сертификация плитки.

Частые ошибки

  • Миф: «Все значки на коробке - обязательные стандартные символы». На самом деле: обязательные реквизиты определяет тот документ, по которому заявлено изделие: перечни ГОСТ 13996-2019, ISO 13006 и EN 14411 различаются. Большинство пиктограмм - отраслевая конвенция; читать их надо вместе с легендой на упаковке.

  • Миф: «Снежинка на коробке гарантирует морозостойкость сама по себе». На самом деле: значок лишь сообщает о заявленной изготовителем морозостойкости. Подтверждением служат протокол испытания по заявленному методу (раздел 11 ГОСТ 27180-2019, ISO 10545-12 или другой документ) и заявленная изготовителем характеристика, а не картинка. Низкое водопоглощение морозостойкости само по себе не подтверждает: для конкретной плитки смотрят результат испытания и заявленное изготовителем наружное назначение.

  • Миф: «Калибр и тон - это одно и то же». На самом деле: калибр - рабочий размер, заданный изготовителем для производства и обозначаемый его кодом; тон - оттенок партии. Это разные оси: коробки нужно подбирать и по калибру (габариты), и по тону (цвет).

  • Миф: «Есть знак CE - значит, годится для продажи в России». На самом деле: EAC применяют только при наличии распространяющегося на изделие технического регламента ЕАЭС/ТС и прохождении предусмотренной им оценки соответствия. CE и добровольный сертификат по ГОСТ не дают права наносить EAC. Для обычной керамической облицовочной плитки в России нет общего требования EAC; назначение изделия и действующие национальные перечни проверяют отдельно.

  • Миф: «Колесо PEI 5 на настенной плитке - признак качества». На самом деле: PEI оценивает истираемость глазури для пола. На настенной плитке высокий PEI не нужен и часто вовсе не указывается - там значим не износ, а декоративность.

Связанные термины

  • Калибр - размер, который изготовитель устанавливает для производства плитки (рабочий размер W); фактический размер готовой плитки должен укладываться в допуск, заданный для этого калибра (ГОСТ 13996-2019, п. 3.15). Плитки, отсортированные по фактическому размеру в пределах допуска одного калибра, стандарт называет калиброванными (п. 3.17). Систему кодов изготовитель определяет сам, поэтому код и рабочий размер уточняют по маркировке производителя. Одинаковый номинальный формат на ценнике ещё не означает, что плитки разных калибров совпадут по размеру.
  • Тон - оттенок производственной партии и его условное обозначение, если изготовитель использует такую маркировку. Коды разных производителей не сопоставимы напрямую; оттенки проверяют по образцам.
  • Знак CE - подтверждение соответствия для рынка ЕС по гармонизированному стандарту EN 14411 (регламент на строительную продукцию).
  • Знак ЕАС - подтверждение соответствия техническим регламентам Евразийского экономического союза.

FAQ

Что обязательно должно быть указано на упаковке плитки?

По пункту 6.4.2 ГОСТ 13996-2019 маркировка упаковки содержит страну и изготовителя, количество, дату изготовления или номер партии, сорт, артикул, юридический и фактический адреса изготовителя, контактные сведения, штрихкод при наличии и обозначение стандарта. Тон и код калибра в этот обязательный перечень не входят; дополнительные сведения допускает пункт 6.4.3. Требования ISO 13006 и EN 14411 проверяют отдельно, не объединяя их в один общий список.

Все ли значки на коробке стандартизованы?

Нет. Обязательно текстовое обозначение, а большинство пиктограмм - отраслевая конвенция без единого обязательного набора. Часть значков всё же связана с испытаниями: класс PEI (ISO 10545-7), группа противоскольжения R и заявленная морозостойкость, которую подтверждают протоколом по разделу 11 ГОСТ 27180-2019 или ISO 10545-12. Значок R читают вместе с документом испытания и классификации: это раздел 14 ГОСТ 27180-2019 либо метод приложения B EN 16165 с классификацией по национальному приложению NB немецкого издания DIN EN 16165. Все значки читают вместе с легендой на упаковке.

Что означает надпись BIa GL на коробке?

Это обозначение по ISO 13006: B - прессованная плитка, Ia - группа водопоглощения не более 0,5 % (керамогранит), GL - глазурованная. Неглазурованная маркируется UGL. Такое обозначение - краткий «паспорт» типа плитки.

Зачем на упаковке указывают калибр и тон?

Чтобы плитки совпали в кладке. Калибр - рабочий размер плитки, заданный изготовителем: коробки разного калибра дадут разбег швов. Тон - оттенок партии: коробки с разными обозначениями тона могут различаться по цвету. Оба параметра сверяют при покупке и докупке.

Чем знак CE отличается от ЕАС?

Знак CE связан с правилами рынка Евросоюза: для плитки в области гармонизированного стандарта EN 14411 изготовитель составляет декларацию рабочих характеристик и принимает ответственность за соответствие продукции заявленным характеристикам; это не знак качества. EAC применяют только при наличии распространяющегося на изделие технического регламента ЕАЭС/ТС и прохождении предусмотренной им оценки соответствия. CE и добровольный сертификат по ГОСТ не дают права наносить EAC. Для обычной керамической облицовочной плитки в России нет общего требования EAC; назначение изделия и действующие национальные перечни проверяют отдельно.

Можно ли доверять снежинке как гарантии морозостойкости?

Значок сообщает о заявленной морозостойкости, но не заменяет документов. Проверяют метод (раздел 11 ГОСТ 27180-2019 или ISO 10545-12), результат конкретной серии и наружную область применения. ISO 10545-12 предусматривает не менее 100 циклов замораживания и оттаивания; требование к результату задаёт стандарт на изделие; группа водопоглощения не подтверждает прохождение автоматически.

Источники и стандарты

  1. ISO 13006:2018 - Ceramic tiles - Definitions, classification, characteristics and marking. Раздел обозначения и маркировки. iso.org/standard/63406.html
  2. EN 14411:2012 - гармонизированная редакция для CE; её отличают от технической редакции EN 14411:2016. Официальная карточка
  3. ГОСТ 13996-2019 - Плитки керамические. Общие технические условия. Раздел маркировки. Стандартинформ, Москва.
  4. ISO 10545-7 - Ceramic tiles - Part 7: Determination of resistance to surface abrasion for glazed tiles. Метод класса PEI.
  5. ISO 10545-12 - Ceramic tiles - Part 12: Determination of frost resistance.
  6. EN 16165:2021 - Determination of slip resistance of pedestrian surfaces - Methods of evaluation; немецкое издание - DIN EN 16165:2023-02. Методы оценки сопротивления скольжению, в том числе испытание в обуви на наклонной платформе (приложение B); классификация результатов вынесена в информативное национальное приложение NB немецкого издания, в России группы R9-R13 приведены в таблице 14 ГОСТ 27180-2019. Карточка DIN Media.
  7. ГОСТ 27180-2019 - Плитки керамические. Методы испытаний. Методы испытаний, в том числе износостойкости глазури (классы 1-5), морозостойкости и сопротивления скольжению. Стандартинформ, Москва.
