Группы водопоглощения BIa, BIb, BIIa, BIIb, BIII: что это и зачем

Содержание статьи

Кратко. ГОСТ 13996-2019 и ISO 13006 классифицируют плитку по способу формования и водопоглощению. Для прессованных изделий группы идут от BIa с водопоглощением до 0,5 % до BIII со значением больше 10 %. Показатель помогает выбрать материал, но не заменяет проверку морозостойкости, прочности, износа и противоскольжения. При сравнении результатов учитывают метод испытания.

Что это и зачем классифицировать плитку по водопоглощению

Водопоглощение показывает, сколько воды удерживает насыщенный образец относительно своей сухой массы. Это важный признак пористости бисквита - керамической основы плитки без глазури. В России классификацию задаёт ГОСТ 13996-2019, методы испытаний - ГОСТ 27180-2019. Международный стандарт ISO 13006:2018 и европейский EN 14411:2016 используют сходную систему групп, но редакции методов и требования к свойствам нужно сверять отдельно.

Классификация учитывает способ формования: A означает экструзию, B - сухое прессование. Для прессованных изделий выделяют группы BIa, BIb, BIIa, BIIb и BIII. Полная классификация керамической плитки включает также признаки поверхности и технологии производства.

Как измеряют водопоглощение (ISO 10545-3:2018)

Ниже описан вакуумный метод по ISO 10545-3:2018; российский метод по ГОСТ 27180-2019 разобран после списка. Процедура такая:

  1. Число плиток и вырезанных образцов выбирают по размеру согласно таблицам 1 и 2, п. 6.1. Например, для формата 60 × 120 см берут три плитки и по четыре образца из каждой, всего 12.
  2. По п. 7.1 образцы сушат до постоянной массы при 110-160 °C. Обычно сушка длится не менее 24 часов; иной срок допускается, если он установлен для используемой печи и массы образцов. После охлаждения в эксикаторе определяют сухую массу m₁.
  3. Образцы насыщают водой под вакуумом по п. 7.2. После насыщения удаляют поверхностную воду по процедуре стандарта и определяют массу m₂.
  4. Рассчитывают Ev = 100 × (m₂ - m₁) / m₁ (п. 8.1, формула (1)). Это краткое описание принципа; лаборатория выполняет полную процедуру соответствующей редакции стандарта.

В ISO 10545-3:2018 для пропитки образцов оставлен только вакуумный метод, а результат по-прежнему обозначен Ev: индекс v не отменён. Вакуум удаляет воздух из открытых пор и помогает заполнить их водой; закрытые поры этим способом не насыщают.

В таблице 1 ISO 13006:2018 границы групп заданы через Ev, а в таблицах 1 и 2 ГОСТ 13996-2019 - через E без указания метода: метод испытания устанавливает ГОСТ 27180-2019.

Российский метод. Кипячение с обозначением Eb описано в редакции ISO 10545-3:1995; в России оно остаётся основным. По ГОСТ 27180-2019, п. 6.1, образцы насыщают водой кипячением или в вакууме. Кипячение применяют для показателя, по которому классифицируют плитки и составляют спецификацию изделия; вакуум - экспресс-метод; в арбитражных спорах насыщение выполняют кипячением. Результаты Eb и Ev нельзя подставлять друг вместо друга: условия насыщения различаются.

Европейский стандарт. EN 14411:2016 ссылается на EN ISO 10545-3 без указания года, а для классификации называет метод кипячения. Какой метод и какая редакция применены, проверяют по протоколу испытаний, а не по году стандарта на продукцию.

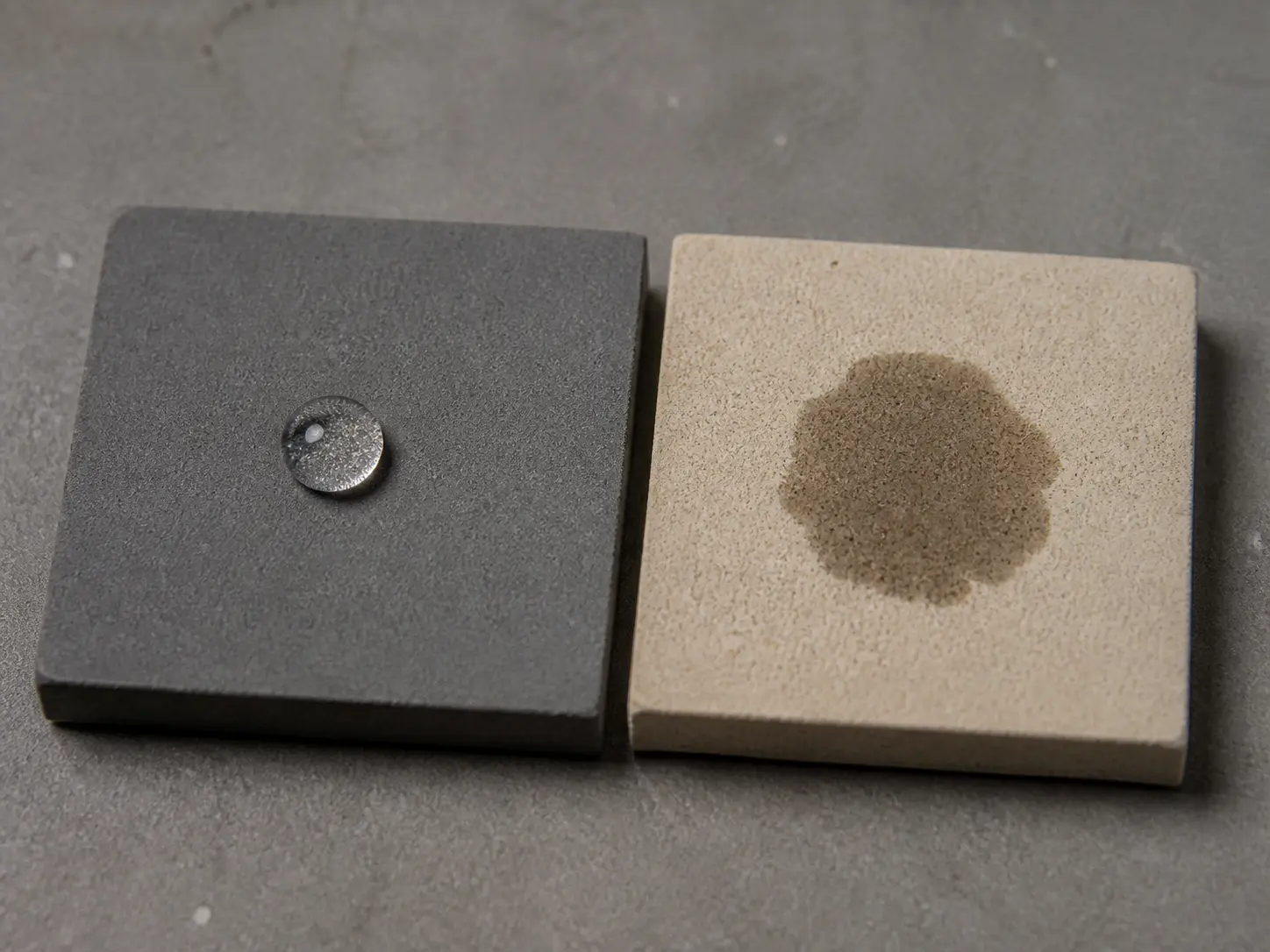

На плотном тёмном образце вода стоит высокой каплей; на пористом светлом образце она впиталась в матовое пятно с мягким краем
Поведение капли зависит от поверхности плитки и не позволяет определить группу водопоглощения. Группу подтверждают результатами стандартного испытания.

Группа B (прессованные плитки) - основная таблица

Сухое прессование - формовка порошкообразной массы под давлением от 250-300 кгс/см² (≈ 25-29 МПа) у обычной плитки до 500 кгс/см² (≈ 49 МПа) и выше у керамогранита. Так получают прессованный керамогранит группы BIa и другие плитки группы B.

Группа Водопоглощение E (в ISO - Ev) Типичные представители
BIa ≤ 0,5 % Керамогранит (неглазурованный UGL и глазурованный GL)
BIb 0,5 % < E ≤ 3 % Плотная керамика (в международной торговле - fine stoneware)
BIIa 3 % < E ≤ 6 % Плитка со средним водопоглощением
BIIb 6 % < E ≤ 10 % Пористая прессованная плитка
BIII E > 10 % Пористая настенная плитка, фаянс, майолика

Источник границ групп: ISO 13006:2018, п. 4.3 и таблица 1; ГОСТ 13996-2019, таблицы 1 и 2. Соответствующие приложения ISO с детальными требованиями: G (BIa), H (BIb), J (BIIa), K (BIIb), L (BIII). В ГОСТ группы BIa и BIb записаны вместе как BI, а BIIa и BIIb - как BII. Представители - редакционные примеры.

У BIa в таблице G.1 ISO 13006:2018 указаны два предела: Ev ≤ 0,5 % и наибольшее отдельное значение 0,6 %. По ГОСТ 27180-2019 (п. 6.6) водопоглощением партии считают среднее арифметическое результатов всех образцов, поэтому в протоколе различают среднее значение и отдельные результаты.

Поверхность плитки дополнительно обозначают индексом GL (Glazed, глазурованная) или UGL (Unglazed, неглазурованная). Например, BIa-GL - глазурованный керамогранит; BIa-UGL - неглазурованный. UGL не определяет однородность цвета и рисунка по толщине бисквита.

В ISO 13006:2018 группа BIII охватывает только глазурованные плитки: прессованные неглазурованные изделия с водопоглощением больше 10 % этой группой не охвачены (таблица 1, примечание b).

Износ неглазурованной плитки оценивают иначе, чем глазурованной. К ней не применяют классификацию PEI - шкалу износостойкости глазури от 0 до 5, описанную в статье про классы PEI. Неглазурованную плитку испытывают методом глубокого истирания по ISO 10545-6, а предел задаёт требование к группе: для BIa-UGL таблица G.1 ISO 13006:2018 допускает объём удалённого материала не более 175 мм³.

В отрасли часто встречаются итальянские термины: монокоттура (monocottura) - плитка одинарного обжига; бикоттура (bicottura) - плитка двойного обжига. Эти названия описывают число обжигов и сами по себе не определяют группу ISO. Группу устанавливают по способу формования и водопоглощению, а проверяют в маркировке и технической документации изделия.

Что значит каждая граница

Области применения ниже даны по таблице 29 ГОСТ 13996-2019; она приведена целиком в разделе «Соответствие ГОСТ».

BIa (≤ 0,5 %) - керамогранит. Почти полностью спечённый бисквит, открытых пор практически нет. Группа допускается во всех областях таблицы 29, в том числе для навесных фасадов, где из прессованных указана только она. Для улицы в климате с замораживанием проверяют подтверждённую морозостойкость по ISO 10545-12; морозостойкие изделия встречаются и в других группах, в том числе BIb.

BIb (0,5-3 %) - плотная керамика, близкая к керамограниту, но с чуть большей пористостью. В международной торговле часто обозначается как fine stoneware; шире термин stoneware охватывает и часть BIIa, поэтому строгого соответствия «stoneware = BIb» нет. Допускается во всех областях, кроме навесных фасадов.

BIIa и BIIb (3-10 %) - группы прессованной плитки со средним водопоглощением: у BIIa оно от 3 до 6 %, у BIIb - от 6 до 10 %. Их различает измеренное водопоглощение; число обжигов по группе определить нельзя. BIIa допускается во всех областях, кроме навесных фасадов (бассейны - только с незамерзающей чашей, полы - с учётом износостойкости). BIIb указана только для внутренней отделки стен и облицовки наружных стен.

BIII (Ev > 10 %) - группа с высоким водопоглощением, к которой относится много настенной плитки двойного обжига, фаянса и майолики. Указана только для внутренней отделки стен.

Классы керамики по водопоглощению (ISO 13006 / ГОСТ 13996-2019) BIa: Ev ≤ 0,5 % (керамогранит); BIb: 0,5-3 %; BIIa: 3-6 %; BIIb: 6-10 %; BIII: больше 10 %. Чем выше Ev, тем выше пористость бисквита. Подписи под плашками - области применения по таблице 29 ГОСТ 13996-2019: BIa подходит для всех областей таблицы; BIb и BIIa - для всех, кроме навесных фасадов; BIIb - для стен, но не для пола; BIII - только для внутренней отделки стен. ВОДОПОГЛОЩЕНИЕ · КЛАССЫ ISO 13006 / ГОСТ 13996-2019 Слева плотнее (керамогранит), справа пористее. Ev - обозначение в ISO; в ГОСТ - E. BIa BIb BIIa BIIb BIII ≤ 0,5 % 0,5-3 % 3-6 % 6-10 % > 10 % все области кроме навесных кроме навесных стены, не пол только стены внутри Границы: ISO 13006:2018, п. 4.3 и таблица 1; ГОСТ 13996-2019, таблицы 1 и 2. Оригинальная схема Plitka.ai. Подписи под плашками - области по таблице 29 ГОСТ 13996-2019; на навесных фасадах указана только BIa.
Пять классов водопоглощения прессованной плитки (группа B). Чем ниже Ev, тем плотнее бисквит; в группе B керамогранит - только BIa (Ev ≤ 0,5 %).

Группа A (экструдированные плитки)

Экструзия - формовка пластичной массы продавливанием через фильеру. В группе A встречаются клинкерные и терракотовые плитки. Клинкером называют плотную плитку из тугоплавких глин (для ступеней и фасадов), терракотой - плитку из красножгущихся глин с пористым бисквитом. Способ формования эти названия не задают, как и итальянское котто: клинкер бывает экструдированным и сухопрессованным (см. статью про клинкерную плитку), котто - экструдированным и сформованным вручную. Группу изделия определяют по документам на него; группы ниже относятся только к экструдированным изделиям.

Группа E (в ISO - Ev) Подгруппы и примеры
AIa ≤ 0,5 % Экструдированный керамогранит (редко)
AIb 0,5-3 % Экструдированная плитка с плотным бисквитом, например клинкерная
AIIa-1 / AIIa-2 3-6 % Классы 1 и 2 по физико-механическим показателям (ГОСТ 13996-2019, п. 4.2)
AIIb-1 / AIIb-2 6-10 % То же: классы 1 и 2
AIII > 10 % Терракота с высоким водопоглощением

Источник границ: ISO 13006:2018, п. 4.3 и таблица 1; ГОСТ 13996-2019, таблица 1. В ISO 13006 требования к подгруппам AIIa-1/AIIa-2 и AIIb-1/AIIb-2 приведены в разных приложениях. Примеры - редакционные.

Как водопоглощение влияет на эксплуатационные свойства

Морозостойкость. Водопоглощение не описывает всю структуру пор и не заменяет отдельного испытания. ISO 10545-12 предусматривает не менее 100 циклов замораживания и оттаивания, а требование к результату задаёт стандарт на изделие. Для улицы проверяют конкретную серию и её заявленную область применения (подробнее).

Предел прочности при изгибе (MOR). Метод испытания задаёт ISO 10545-4, а требования к группам - ISO 13006. Ниже приведены минимумы групп; минимальные значения отдельных образцов в стандарте указаны отдельно. Различие по толщине для MOR есть у BIII:

Группа MOR при толщине ≥ 7,5 мм MOR при толщине < 7,5 мм
BIa ≥ 35 Н/мм² ≥ 35 Н/мм²
BIb ≥ 30 Н/мм² ≥ 30 Н/мм²
BIIa ≥ 22 Н/мм² ≥ 22 Н/мм²
BIIb ≥ 18 Н/мм² ≥ 18 Н/мм²
BIII ≥ 12 Н/мм² ≥ 15 Н/мм²

Источник: ISO 13006:2018, таблицы G.1, H.1, J.1, K.1 и L.1. Требование MOR в этих таблицах не применяют к плиткам с разрушающей нагрузкой не менее 3000 Н. Это таблица ISO: значения BIII по ГОСТ 13996-2019 отличаются, см. ниже.

Износостойкость глазури (ISO 10545-7). Её определяют отдельным испытанием поверхности; группа водопоглощения класс износостойкости не задаёт. Для пола в России ориентир даёт справочное приложение А ГОСТ 13996-2019: классы износостойкости глазурованных плиток от 1 до 5 по условиям эксплуатации. Например, класс 1 - полы без абразивных загрязнений (ванные комнаты в жилых помещениях, спальни без прямого входа с улицы), класс 3 - кухни, прихожие, коридоры, балконы, лоджии и террасы с небольшим количеством абразивных загрязнений. Приложение относится к нормальным условиям эксплуатации. Один класс не подтверждает пригодность плитки для выбранного помещения: учитывают назначение изделия, обувь, уборку и проект.

Химическая стойкость и устойчивость к загрязнениям (ISO 10545-13/14). Это самостоятельные показатели поверхности. Низкое водопоглощение не доказывает стойкость к любым реагентам или пятнам. Для выбранной плитки проверяют заявленный класс, допустимые средства ухода и ограничения изготовителя, особенно для полированных поверхностей.

Масса одного квадратного метра. Керамогранит BIa: ≈ 20-22 кг/м² при толщине 9 мм. Настенная плитка BIII при той же толщине: ≈ 17-18 кг/м²; тонкая BIII (6-7 мм) - ≈ 13-14 кг/м². Параметр важен для расчёта нагрузки на основание (физически «вес» - сила в ньютонах; в технике корректнее называть это поверхностной плотностью, единица - кг/м²).

Коммерческие названия и группы ISO

Ниже - типичные примеры, а не обязательные соответствия: группу определяют по способу формования и измеренному водопоглощению.

Коммерческое название Типичные группы или ограничение термина
Керамогранит (porcelain stoneware, gres porcellanato) BIa
«Керамогранит» с Ev до 3 % (формально - fine stoneware) BIb
Каменная керамика (stoneware) - термин нестрогий BIb или часть BIIa
Монокоттура и бикоттура Названия числа обжигов; группу не определяют
Фаянс, майолика Обычно BIII
Клинкер Встречается и в группе A (экструзия), и в группе B (прессование); группу определяют по документам изделия
Котто (cotto) - итальянская терракота Зависит от способа формования и результата испытания; у экструдированного - группа A

Соответствие ГОСТ

ГОСТ 13996-2019 «Плитки керамические. Общие технические условия» действует в России с 1 июня 2020 года и заменил, в частности, ГОСТ 6787-2001. Российские методы испытаний задаёт ГОСТ 27180-2019. Требования к продукции разобраны в обзоре ГОСТ 13996-2019, история замены - в справке о ГОСТ 6787-2001.

В предисловии ГОСТ 13996-2019 указан статус NEQ по отношению к ISO 13006:2018: документы неэквивалентны. Совпадение границ групп по водопоглощению не означает совпадения всех требований. Например, для BIII таблица 28 ГОСТ задаёт предел прочности при изгибе 15 МПа при толщине не менее 7,5 мм и 12 МПа при меньшей толщине; таблица L.1 ISO задаёт соответственно 12 и 15 МПа. При проверке техпаспорта используют требования того стандарта, по которому заявлена продукция.

Области применения по группам водопоглощения ГОСТ 13996-2019 даёт в таблице 29 (раздел 10):

Область применения Группы
Фасадные плитки для облицовки наружных стен зданий и сооружений AI, AIIa-1, AIIa-2, AIIb-1 (класс 1), BI, BII
Фасадные плитки для облицовки наружных цоколей AI, AIIa-1, AIIa-2, BI, BIIa
Плитки для навесных фасадов AI, AIIa-1 (класс 1), BIa
Облицовка стен и полов в лоджиях, на балконах, на открытых террасах AI, AIIa-1, AIIa-2, BI, BIIa
Глазурованные плитки для облицовки чаши бассейнов AI, BI; BIIa - только для бассейнов с незамерзающей чашей
Внутренняя отделка стен зданий и сооружений Все группы
Покрытие полов в жилых, общественных и промышленных зданиях AI, AIIa-1, AIIa-2, BI, BIIa (с учётом требований к износостойкости, приложение А)

Группы BIa и BIb в таблице записаны вместе как BI, а BIIa и BIIb в строке про наружные стены - как BII. В обозначениях AIIa-1 и AIIb-1 «класс 1» - класс по физико-механическим показателям (таблица 1 ГОСТ 13996-2019, п. 4.2); это не класс износостойкости глазури из приложения А. Таблица называет допустимые группы, но не заменяет испытаний: морозостойкость, прочность и износ подтверждают для конкретного изделия.

Частые ошибки и мифы

  • Миф: «Керамогранит - это плитка с водопоглощением 0». На самом деле: допускается до 0,5 % по ISO 13006. Запись «0 %» - округление; проверяют заявленную группу и метод измерения.

  • Миф: «Группа BIb тоже керамогранит, просто чуть другой». На самом деле: по стандарту керамогранит - это только BIa (или AIa). BIb - это плотная керамика, в международной торговле часто обозначаемая как fine stoneware. Часть производителей маркирует BIb как «керамогранит» в рекламе, но формально это не так.

  • Миф: «Для улицы подойдёт любая морозостойкая плитка». На самом деле: морозостойкость подтверждают испытанием конкретного изделия. Для наружного пола также проверяют противоскольжение, нагрузку и пригодность системы укладки.

  • Миф: «Настенную плитку BIII можно класть на пол, если глазурь крепкая». На самом деле: по таблице 29 ГОСТ 13996-2019 группа BIII допускается только для внутренней отделки стен. Прочность глазури группу водопоглощения не меняет.

  • Миф: «Чем больше водопоглощение, тем плитка „хуже"». На самом деле: оценка зависит от задачи. Для внутренней отделки стен таблица 29 допускает все группы, в том числе BIII, а для пола, фасада, лоджии и бассейна BIII в ней нет. Группу сопоставляют с областью применения, а не оценивают по принципу «чем меньше, тем лучше».

Связанные термины

  • Водопоглощение Ev - отношение массы поглощённой воды к массе сухого образца, выраженное в процентах. Показатель используют для классификации керамической плитки. По ISO 10545-3:2018 образцы насыщают водой под вакуумом, а результат обозначают Ev. При сравнении техпаспортов проверяют редакцию и метод испытания: значения после разных способов насыщения не подставляют друг вместо друга.
  • GL / UGL - обозначения глазурованной и неглазурованной керамической плитки в классификации ISO 13006. GL указывает на наличие глазури, UGL - на её отсутствие. Эти признаки дополняют группу по водопоглощению и помогают выбрать метод испытания износостойкости поверхности. Обозначение UGL само по себе не описывает распределение цвета или рисунка внутри бисквита.
  • Котто (cotto) - итальянское торговое название терракотовой плитки (итал. cotto), встречающееся в каталогах европейских, прежде всего итальянских, производителей. Котто бывает, в частности, экструдированным и сформованным вручную; торговое название не задаёт способ формования или группу водопоглощения. Для классификации конкретного изделия проверяют технологию, результат испытания и заявленный нормативный документ.

FAQ

В чём разница между BIa и BIb?

У BIa водопоглощение не более 0,5 %, у BIb - более 0,5 % и не более 3 %. BIb относится к плотной керамике (fine stoneware), но формально не к керамограниту. Для улицы у обеих групп проверяют назначение изделия и подтверждённую испытанием морозостойкость; принадлежность к группе сама по себе допуска не даёт.

Какая плитка подходит для пола снаружи?

Для полов на балконах, лоджиях и открытых террасах таблица 29 ГОСТ 13996-2019 допускает группы AI, AIIa-1, AIIa-2, BI (то есть BIa и BIb) и BIIa, поэтому список шире, чем один керамогранит. Морозостойкость группа не доказывает: её подтверждают испытанием изделия (ISO 10545-12 или ГОСТ 27180-2019). Для наружного пола проверяют также противоскольжение, прочность и нагрузку. Для других наружных покрытий, например дорожек и площадок, в таблице строки нет, требования задаёт проект.

Какая плитка подходит для фасада?

Для облицовки наружных стен таблица 29 ГОСТ 13996-2019 называет группы AI, AIIa-1, AIIa-2, AIIb-1 (класс 1 по физико-механическим показателям), BI и BII, для навесных фасадов - AI, AIIa-1 (класс 1 по тем же показателям) и BIa. Морозостойкость группа не доказывает: её подтверждают испытанием изделия. Для навесной вентилируемой системы формат, толщину и способ крепления определяет проектировщик по документации системы, характеристикам плитки, расчётам и необходимым испытаниям.

Что значит «E ≤ 0,5 %»?

E - водопоглощение, отношение массы поглощённой воды к массе сухого образца в процентах. По вакуумному методу ISO 10545-3:2018 обозначается Ev; по ГОСТ 27180-2019 для классификации применяют кипячение. 0,5 % - верхняя граница групп с наименьшим водопоглощением: BIa у прессованных изделий и AIa у экструдированных (керамогранит).

Какие группы водопоглощения допустимы для плитки в ванной?

Для стен внутри помещений таблица 29 ГОСТ 13996-2019 допускает все группы водопоглощения, в том числе BIII с водопоглощением больше 10 %, которая типична для настенной плитки двойного обжига (фаянса). Для пола в таблице указаны AI, AIIa-1, AIIa-2, BI и BIIa с учётом износостойкости; BIIb и BIII в этой строке нет. Справочное приложение А ГОСТ 13996-2019 приводит ванные комнаты в жилых помещениях как пример помещений для класса износостойкости 1 глазурованных плиток; оно относится к нормальным условиям эксплуатации.

Можно ли по цифре водопоглощения отличить настоящий керамогранит?

Одной цифры мало: по результату испытания (ГОСТ 27180-2019 или ISO 10545-3) проверяют водопоглощение, а для определения группы нужен ещё способ формования. При водопоглощении не более 0,5 % прессованный керамогранит относится к BIa, экструдированный - к AIa. При 1-2 % возможны соответственно BIb и AIb, формально это не керамогранит. Для BIa по таблице G.1 ISO 13006:2018 кроме предела 0,5 % указано наибольшее отдельное значение 0,6 %, поэтому в протоколе различают среднее и отдельные результаты. Проверяют заявленную группу, стандарт, редакцию метода и полный протокол испытания. Если указан Eb (метод кипячения), сначала уточняют стандарт и редакцию: результаты Eb и Ev нельзя подставлять друг вместо друга, универсальной поправки между ними нет.

Соответствует ли ГОСТ международной классификации?

ГОСТ 13996-2019 использует сходные границы и обозначения групп, но его статус относительно ISO 13006:2018 - NEQ, то есть документы неэквивалентны. Сравнивают конкретный показатель вместе с методом испытания, редакцией и требованиями к группе. Совпадение обозначения не означает полного совпадения норм.

Источники и стандарты

  1. ГОСТ 13996-2019 - Плитки керамические. Общие технические условия. Классификация, требования к группам, таблицы 1, 2, 28 и 29, приложение А, статус NEQ.
  2. ГОСТ 27180-2019 - Плитки керамические. Методы испытаний. Российские методы определения характеристик; водопоглощение - раздел 6.
  3. ГОСТ 6787-2001 - Плитки керамические для полов. Технические условия. Исторический документ, заменён ГОСТ 13996-2019.
  4. ISO 13006:2018 - Ceramic tiles - Definitions, classification, characteristics and marking. П. 4.3, таблица 1, таблица G.1, приложения G-L. Каталог ISO; текст ISO в публикации IMANOR.
  5. ISO 10545-3:2018 - Determination of water absorption, apparent porosity, apparent relative density and bulk density. Пп. 6.1, 7.1, 7.2, 8.1. Каталог ISO.
  6. ISO 10545-3:1995 - прежняя редакция метода с кипячением и вакуумным насыщением. Исторический источник для различения Eb и Ev.
  7. ISO 10545-4:2019 - Determination of modulus of rupture and breaking strength. Метод испытания на изгиб.
  8. ISO 10545-6:2010 - глубокое истирание неглазурованной плитки.
  9. ISO 10545-7:1996 - износ поверхности глазурованной плитки.
  10. ISO 10545-12:1995 - Determination of frost resistance. Метод испытания морозостойкости.
  11. ISO 10545-13:2016 - химическая стойкость.
  12. ISO 10545-14:2015 - устойчивость к образованию пятен.
  13. EN 14411:2016 - Ceramic tiles - Definition, classification, characteristics, assessment and verification of constancy of performance and marking. Европейский стандарт на продукцию.
