Зубчатый шпатель для плитки: размер зуба под формат и форма гребёнки

Кратко. Зубчатый шпатель (гребёнка) формирует на основании гребни клея одинаковой высоты, чтобы под плиткой получился ровный слой без пустот. Размер зуба подбирают по формату - от 3-4 мм под мозаику до 12 мм под формат 60×60 см и 15 мм (или шпателя с прорезью) под крупный формат; полная таблица - ниже. Квадратный зуб даёт более толстый слой, U-образный - тоньше, но лучше выгоняет воздух. Чем крупнее зуб, тем больше расход клея; конкретные цифры в кг/м² - в статье про расход клея.

Зачем нужен зубчатый шпатель

Зубчатый шпатель, или гребёнка, - это плоский шпатель с зубьями по одной или двум кромкам. Его задача - нанести клей слоем одинаковой толщины. Клей набирают, распределяют по основанию, а затем прочёсывают зубьями, оставляя гребни равной высоты. Когда плитку прижимают, гребни сминаются и растекаются, заполняя пространство под плиткой.

Зубья решают сразу две задачи: задают постоянную толщину слоя (она зависит от высоты зуба) и оставляют между гребнями каналы, по которым при осаживании плитки выходит воздух. Без зубьев ровный слой и полное заполнение монтажной стороны без пустот обеспечить нельзя. Поэтому от размера и формы зуба зависят качество сцепления и расход клея.

Размер зуба под формат плитки

Главное правило: чем крупнее и тяжелее плитка, тем крупнее зуб. Крупная плитка опирается на большую площадь и требует более толстого слоя, чтобы заполнить монтажную сторону и скомпенсировать неровности. Ориентировочная таблица подбора:

Формат плитки	Размер зуба
до 10×10 см (мозаика)	3-4 мм
свыше 10×10 до 15×15 см	6 мм
свыше 15×15 до 30×30 см	8 мм
свыше 30×30 до 45×45 см	10 мм
свыше 45×45 до 60×60 см	12 мм
крупный формат и слэбы	15 мм или шпатель с прорезью

Источник: типовой подбор по технической документации производителей клеёв; границы между строками условны - на стыке форматов берут зуб по профилю монтажной стороны плитки и ровности основания.

Это ориентир, а не жёсткая норма: реальный размер зависит от профиля монтажной стороны плитки и ровности основания. Сколько клея уходит при каждом размере зуба - в статье про расход клея.

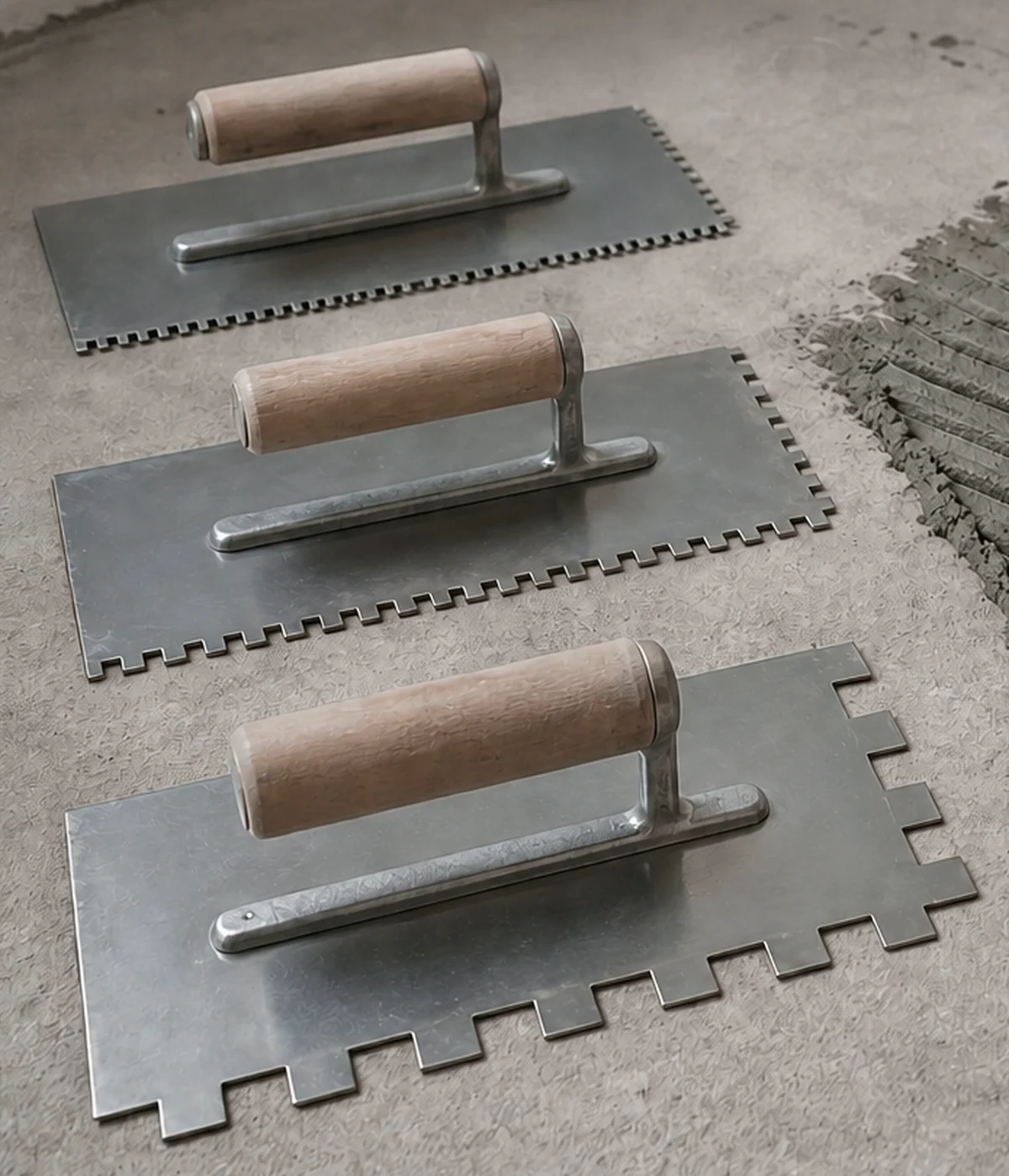

Три зубчатых шпателя с разным размером зуба - от мелкого к крупному — Зуб бывает разный - размер подбирают по формату плитки.

Формы зуба: квадрат, U-образный, профили под крупный формат

Форма зуба влияет на толщину слоя и на то, как выходит воздух.

Квадратный (прямоугольный) зуб - самый распространённый. Даёт более толстый слой и больший расход клея при той же высоте зуба, потому что между гребнями остаётся больше клея. Подходит для большинства напольных и настенных работ.
U-образный (полукруглый) зуб - общий тип для среднего формата: округлые гребни легче сминаются и лучше выпускают воздух из-под плитки, слой и расход при той же высоте зуба меньше, чем у квадратного. Удобен на стенах и под среднеформатную плитку.
Специальные профили под крупный формат (наклонный зуб, профиль «полумесяц», шпатель с прорезью) - в отличие от U-образного зуба (универсальный средний вариант), это узкоспециальные гребёнки именно под большие плиты и слэбы: их геометрия рассчитана на полное удаление воздуха из-под большой плиты, где обычная гребёнка оставила бы воздушные карманы.

Выбор формы - это баланс: квадратный зуб даёт запас клея и заполнение, U-образный экономит клей и лучше удаляет воздух, а специальные профили решают задачу полного заполнения под большими плитами.

Зуб и толщина слоя

На первый взгляд кажется, что слой под плиткой равен половине высоты зуба. На деле фиксированной доли нет: итоговая толщина постели зависит от профиля зуба (квадратный, U-образный, V-образный), угла наклона шпателя и того, насколько сильно осадили плитку. Поэтому толщину слоя не вычисляют по доле зуба, а расход берут из технического листа клея - конкретные цифры в статье про расход клея.

Что действительно стоит проверять - не расчётную долю зуба, а площадь сцепления: долю монтажной стороны плитки, реально приклеенную без пустот. Её видно по отпечатку клея, если приподнять только что уложенную плитку. Заполнение должно отвечать проекту и документации системы, а под крупным форматом добиваются сплошного слоя; числа расхода - в статье про расход клея.

Отсюда практический вывод: чтобы получить нужную толщину постели (например, под вогнутость крупноформатной плиты), зуб берут с запасом, а результат проверяют по отпечатку на монтажной стороне, а не по доле высоты зуба.

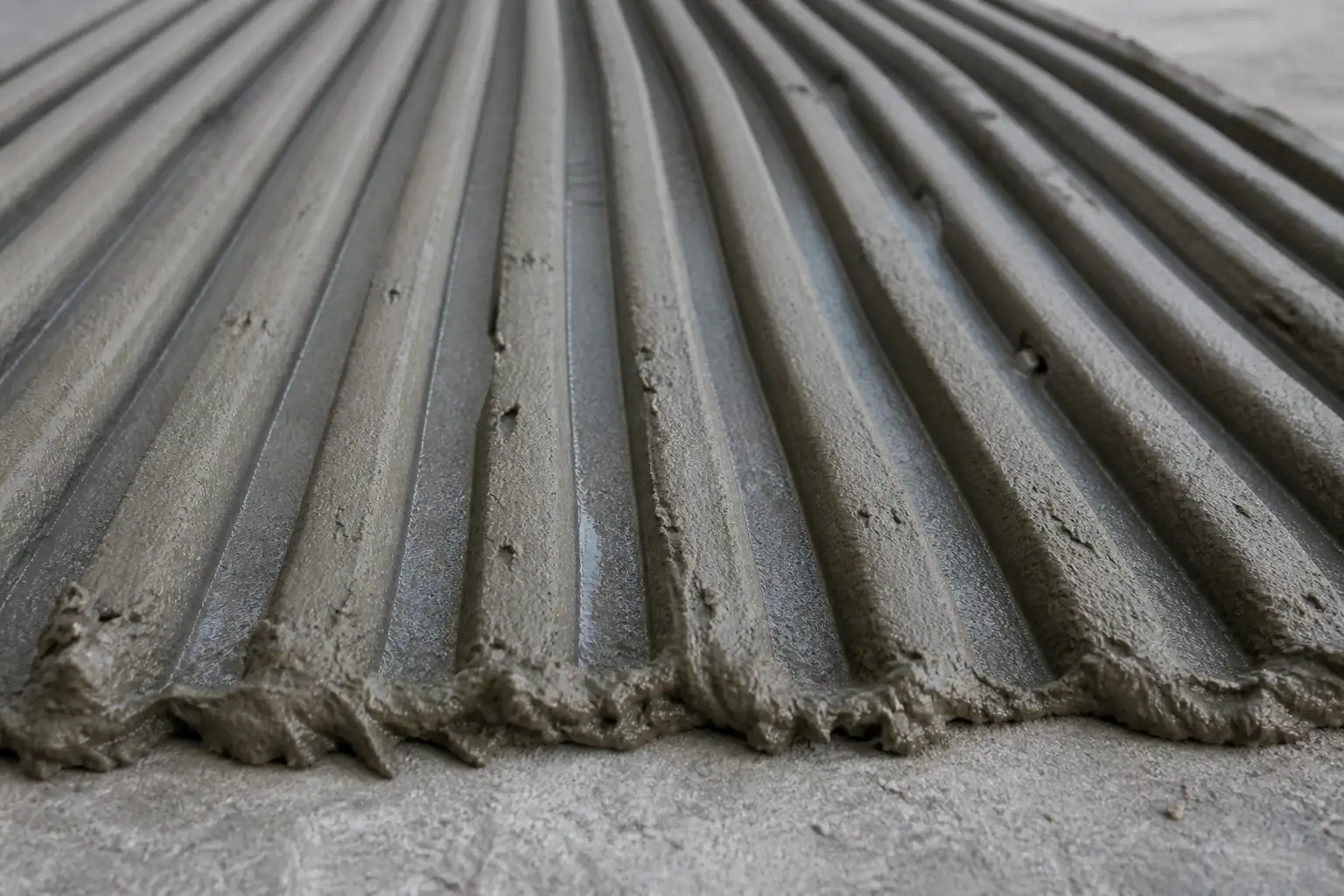

Свежий серый клей расчёсан прямыми параллельными гребнями с естественными разрывами; между ними остаётся тонкая влажная плёнка — В канавках между гребнями остаётся тонкая плёнка клея - основание не оголяется.

Как держать и вести гребёнку

Правильная техника не менее важна, чем размер зуба:

Клей сначала вдавливают плоской стороной шпателя в основание - это заполняет поры основания и создаёт сплошной подслой, на который ложатся гребни.
Прочёсывают под постоянным углом (порядка 45-60° к основанию): угол задаёт высоту гребней - слишком пологий шпатель даёт гребни ниже номинала.
Гребёнку ведут в одном направлении - прямыми параллельными бороздами, а не кругами. Прямые гребни выпускают воздух, когда плитку прижимают и слегка двигают поперёк борозд; круговые разводы запирают его под плиткой и оставляют пустоты.
Закрывают такую площадь, какую успевают уложить: прочёсанный клей подсыхает, поэтому его наносят в пределах открытого времени (подробнее - в статье про открытое время).

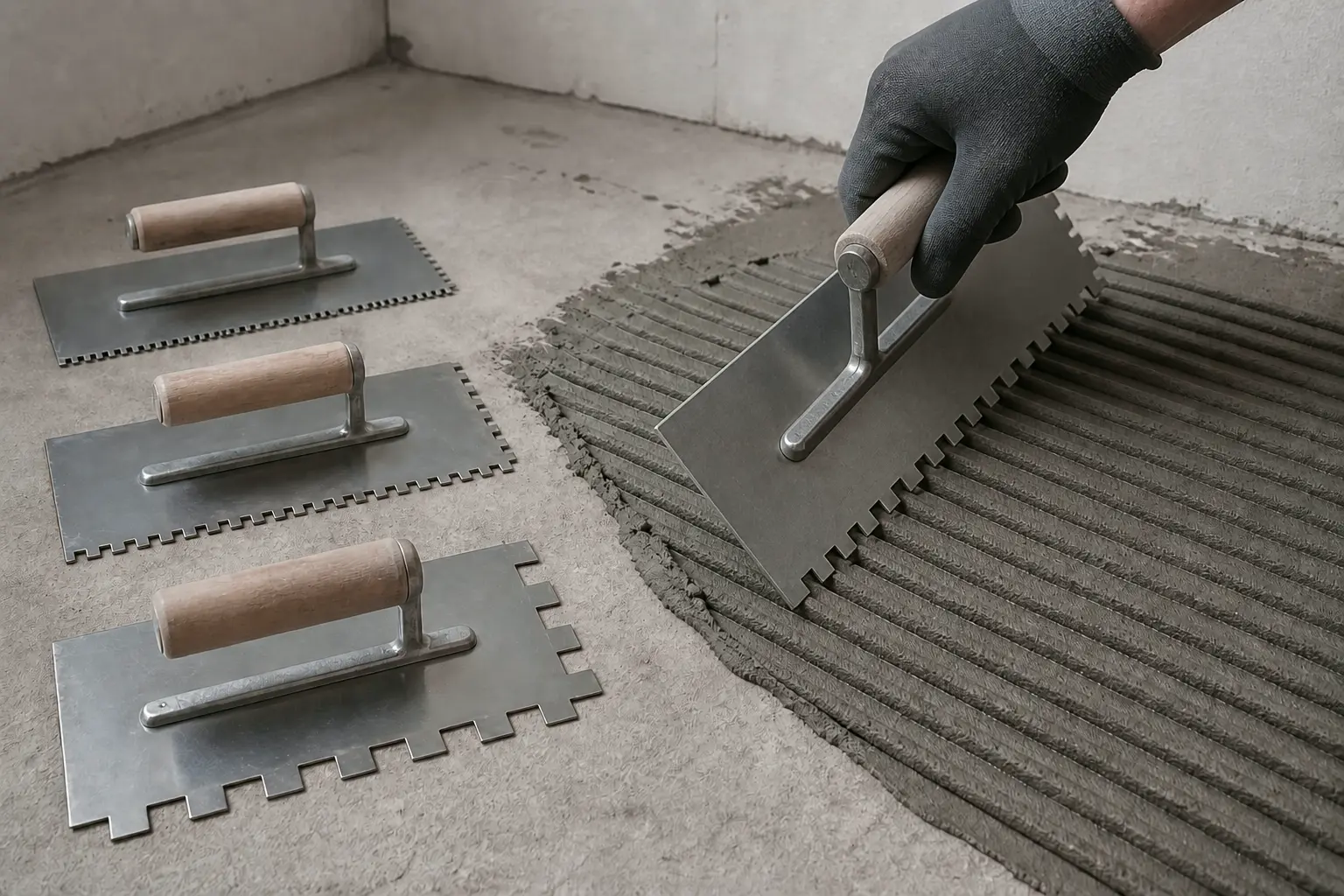

Зубчатый шпатель ведёт клей: за кромкой остаются ровные параллельные борозды одной высоты — Шпатель в контакте с клеем: за кромкой остаются борозды одной высоты.

От таблицы переходят к пробному участку. Профиль и угол шпателя, основание, рельеф плитки и способ нанесения меняют фактический расход; общего коэффициента ×2 для любого двойного нанесения нет.

Двойное нанесение и крупный формат

Под крупный формат, на улицу и во влажные зоны одного слоя на основании мало - применяют двойное нанесение (комбинированный метод): клей наносят и на основание гребёнкой, и тонким слоем на монтажную сторону плитки. Так гарантированно заполняется вся монтажная сторона и выходит воздух. Расход при этом растёт; подробности метода - в статьях про укладку крупного формата и расход клея.

Под мозаику, наоборот, берут самый мелкий зуб, а полотно прижимают тёркой плашмя по всей площади - отдельные элементы мозаики нельзя осаживать по одному. Сочетание мозаики и крупной плитки в одной плоскости разобрано в отдельной статье.

Износ шпателя

Зубья стачиваются от работы, особенно от абразивного клея и жёсткого основания. У сточенного шпателя зубья ниже и круглее, поэтому он наносит меньше клея, чем рассчитано, - слой выходит тоньше нормы, а сцепление падает. Шпатель с заметно сточенными зубьями меняют: дешёвый инструмент не повод рисковать всей облицовкой.

Частые ошибки

Миф: «один шпатель подходит под любую плитку». На самом деле: размер зуба подбирают под формат - от 3-4 мм под мозаику до 15 мм и шпателя с прорезью под крупный формат. Мелкий зуб под крупную плитку не заполнит монтажную сторону, крупный под мелкую - перерасход и выдавливание клея в швы.
Миф: «клей можно наносить круговыми движениями». На самом деле: круговые разводы запирают воздух под плиткой. Гребёнку ведут прямыми бороздами в одном направлении, чтобы воздух выходил при осаживании.
Миф: «слой клея равен половине высоты зуба». На самом деле: фиксированной доли нет - толщина постели зависит от профиля зуба, угла шпателя и силы осаживания, поэтому её не считают по доле зуба. Расход берут из технического листа, а полноту заполнения проверяют по площади сцепления (отпечатку на монтажной стороне снятой плитки).
Миф: «сточенный шпатель работает не хуже нового». На самом деле: сточенные зубья наносят меньше клея, слой выходит тоньше нормы, сцепление падает. Изношенный шпатель меняют.

Связанные термины

Зубчатый шпатель (гребёнка) - шпатель с зубьями для нанесения клея слоем одинаковой толщины. Размер зуба (3-15 мм и шпатель с прорезью) подбирают по формату плитки; задаёт толщину слоя и расход.
Форма зуба - профиль зубьев гребёнки: квадратный (толще слой, больше расход), U-образный (тоньше, лучше выгоняет воздух), специальные профили для крупного формата (наклонный, «полумесяц», шпатель с прорезью).
Двойное нанесение - нанесение клея и на основание, и на монтажную сторону плитки. Обязательно для крупного формата, наружных и влажных зон; обеспечивает полное заполнение монтажной стороны без пустот.

FAQ

Какой зуб шпателя выбрать под формат плитки?

Чем крупнее плитка, тем крупнее зуб: мозаика - 3-4 мм, плитка до 15 см - 6 мм, 20-30 см - 8 мм, 30-45 см - 10 мм, 50-60 см - 12 мм, крупный формат и слэбы - 15 мм или шпатель с прорезью. Это ориентир: точный размер уточняют по профилю плитки и ровности основания.

Чем отличается квадратный зуб от U-образного?

Квадратный (прямоугольный) зуб даёт более толстый слой и больший расход клея при той же высоте. U-образный (полукруглый) зуб даёт более тонкий слой и лучше выгоняет воздух из-под плитки. Квадратный универсален для пола, U-образный удобен на стенах и экономит клей.

Слой клея равен половине высоты зуба?

Нет. Фиксированной доли нет: толщина постели зависит от профиля зуба, угла шпателя и силы осаживания. Поэтому её не вычисляют по доле зуба - расход берут из технического листа клея, а полноту заполнения проверяют по площади сцепления: приподнимают только что уложенную плитку и смотрят на отпечаток клея на монтажной стороне.

В каком направлении наносить клей гребёнкой?

Прямыми параллельными бороздами в одном направлении, а не кругами. Прямые гребни позволяют воздуху выходить, когда плитку прижимают и слегка двигают поперёк борозд. Круговые разводы запирают воздух и оставляют пустоты под плиткой.

Когда нужен шпатель с прорезью или специальным профилем?

Для крупного формата и слэбов. Под большой плитой обычная гребёнка может оставить воздушные карманы; наклонный зуб, профиль «полумесяц» и шпатель с прорезью рассчитаны на полное удаление воздуха и равномерный слой. Под крупный формат их сочетают с двойным нанесением.

Источники и стандарты

DIN 18157 - Ausführung von Bekleidungen und Belägen im Dünnbettverfahren. Нанесение клея зубчатым шпателем, заполнение монтажной стороны. DIN, Берлин.
UNI 11493-1 - Piastrellature ceramiche - Parte 1: Istruzioni per la progettazione, l'installazione e la manutenzione. Нанесение клея и площадь сцепления. UNI, Милан.
ISO 13007-1 / EN 12004-1 - классы клеёв; влияют на выбор метода нанесения. ISO / CEN.
Технические листы производителей клеёв (Litokol, Ceresit, Mapei) - подбор размера зуба под формат и соответствующий расход. RU/IT.
СП 71.13330.2017 - ровность основания, влияющая на выбор зуба. Минстрой России.
ГОСТ Р 56387-2018 - Смеси сухие клеевые на цементном вяжущем для облицовки. Российский аналог EN 12004 на клеи под плитку. Росстандарт.
